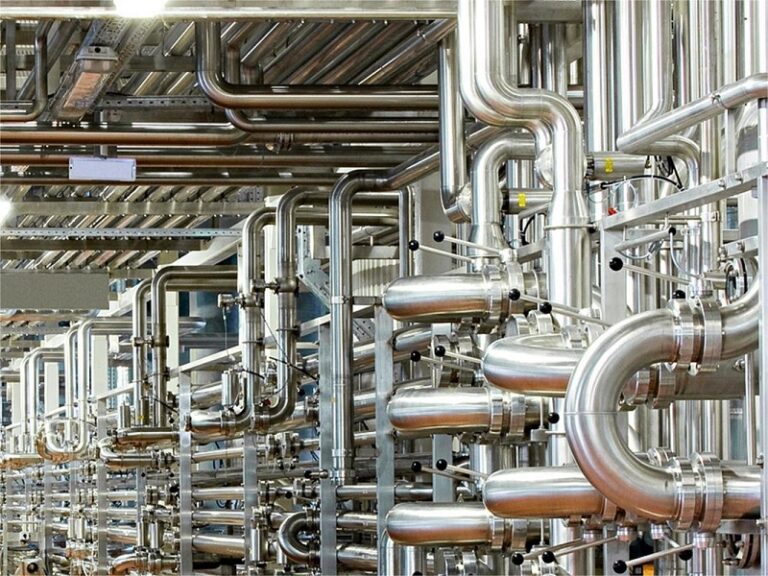

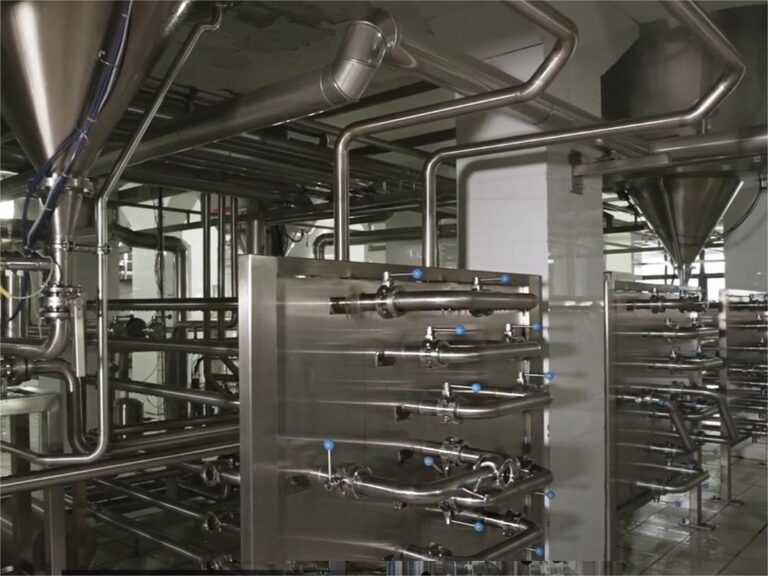

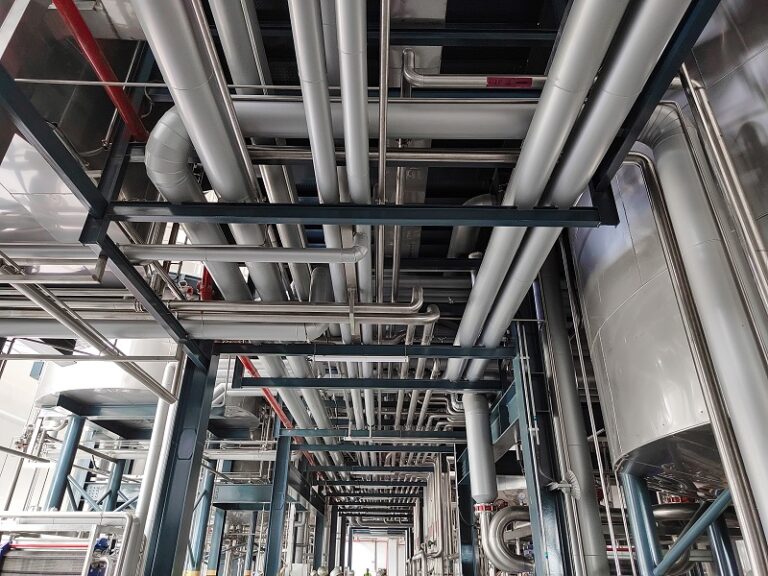

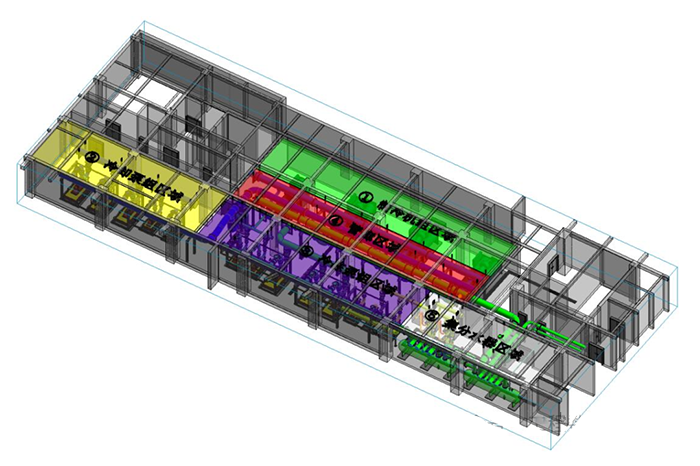

近年，我国啤酒工业的整体水平提高，相继出现了许多20万千升以上的啤酒厂，30万千升级、50万千升、100万千升级的大型啤酒厂也相继建成。啤酒工厂综合管廊为衔接各车间的纽带，承载着各车间之间的物料、蒸汽、压缩空气、水、冷媒等介质输送，综合管廊管道布置设计至关重要，它直接影响着工厂物料输送的便捷性，工厂运行成本的经济性，工厂形象的美观性。 1、管道布置的目标和基本要求 管道布置图又称为管道安装图或配管图，它是工厂及车间内部管道安装施工的依据。管道布置图通常包括平立面剖视图，相关管道及设备尺寸、管口方位等标注。管道布置图需要在平面图上画出全部管道、设备、建筑物或构筑物的简单轮廓、管件阀门、仪表控制点及有关的定位尺寸，在平面图上不能清楚地表达管道布置情况时，应酌情绘制部分立面图、剖视图或向视图以及局部大样图。 根据车间中各个设备的管口方位和与之相连接的管段的接口位置，确定管道的安装连接和铺设、支承方式；确定各管段（包括管道、管件、阀门及控制仪表）在空间的位置。 进而绘制出管道布置图，表示出车间中所有管道在平面、立面的空间位置，作为管道施工安装的依据，完成编制管道综合材料表，包括管道、管件、阀门、型钢等的材质、规格和数量。 管道布置的基本要求应符合生产工艺流程的要求，并能满足生产要求；便于操作管理，并能保证安全生产；便于管道的安装和维护；要求整齐美观，并尽量节约材料和投资。 2、管道布置一般规则 为便于安装、检修和操作管理，管道应尽可能的架空敷设，必要时，也可埋地或管沟敷设，啤酒工厂因为对管道卫生要求较高，建议综合管廊尽量架空敷设。管道应集中成排布置，在穿墙或楼板时应注意尽可能的利用设备预留孔，以免楼板开孔太多，管底与管托底面尽量取齐，以便设计管道支吊架。 管道垂直面布置时，应遵循以下原则： A．热介质的管道在上，冷介质的管道在下； B．无腐蚀的管道在上，有腐蚀的管道在下； C．小管道应尽量支撑在大管道的上方或吊在大管道的下面； D．气体管道在上，液体管道在下； E．高压介质的管道在上，低压介质的管道在下； F．不经常检修的管道在上，检修频繁的管道在下； G．保温管道在上，不保温管道在下。 管道水平面布置时，应遵循以下原则： A．大管道靠墙，小管道在外； B．常温管道靠墙，热的管道在外； C．支管少的靠墙，支管多的在外； D．不经常检修的管道靠墙，经常检修的在外； E．高压管道靠墙，低压管道在外。 3、管道布置综合考虑因素 3.1介质因素 在进行管道布置图绘制前期，首先得根据管道内输送介质进行分类。输送易燃、易爆、有毒及有腐蚀性的物料管道不得铺设在生活间、楼梯、走廊和门等位置，这些管道上还应设置安全阀、防爆膜、阻火器和水封等防火防爆装置，并应将放空管引至指定地点或高过屋面2m以上（具体高度应遵循相关国家规范要求）；有腐蚀性物料的管道，不建议铺设在通道上空和并列管线的上方或内侧；管道铺设时应有一定的坡度，坡度方向一般是沿介质物流的方向，坡度一般为1/100~...

管道系统试验的主要类型及试验前应具备的条件管道系统安装完毕后，应按设计或规范要求对管道系统进行试验。管道试压的目的是检査巳安装的管道系统的抗压强度和严密性是否达到设计要求, 并且对管架及基础进行检验，以保证正常运行使用。 管道系统试验的主要类型 根据管道系统不同的使用要求，主要有压力试验、泄漏性试验、真空度试验 1、压力试验 以液体或气体为介质，对管道逐步加压到试验压力，以检査管道系统的强度和严密性。 2、泄露性试验以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或其他专门手段等检查管道系统中的泄漏点。 3、真空度试验对管道抽真空，使管道系统内部成为负压，以检验管道系统在规定时间内的增压率。 管道系统试验前应具备的条件 试验范围内的管道安装质量合格。 2...

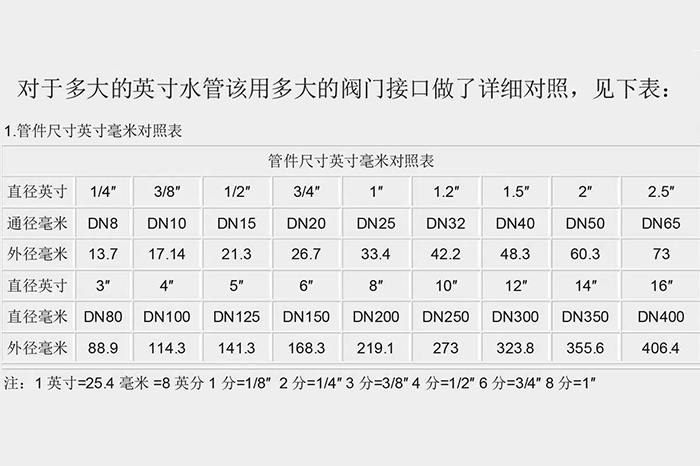

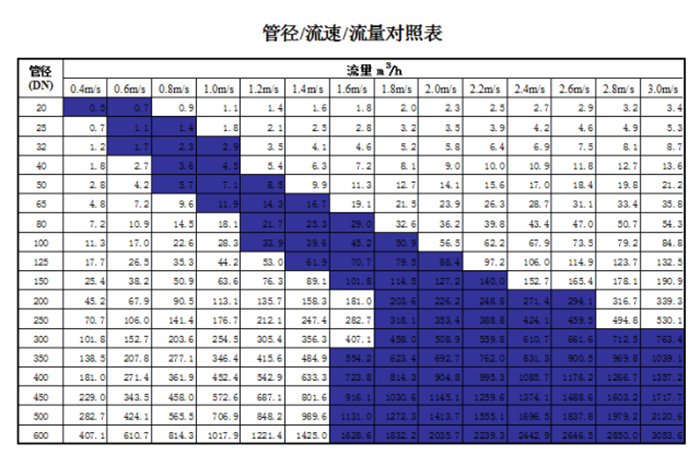

什么是英寸” 英寸(“)是美洲体系的常用规格单位，如钢管、阀门、法兰、弯头、泵、三通等，如规格是10″。 英寸(inch,缩写为in.)在荷兰语中的本意是大拇指，一英寸就是一节大拇指的长度。当然人的大拇指的长度也是长短不一的。14世纪时，英皇爱德华二世颁布了“标准合法英寸”。其规定为：从大麦穗中间选择三粒最大的麦粒并依次排成一行的长度就是一英寸。 一般1″=2.54cm=25.4mm 什么是DN DN是中国与欧洲体系常用的规格单位，同样是标识管道、阀门、法兰、管件、泵类的规格，如DN250。 DN是指管道的公称直径(也称为公称通径)，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。 什么是Φ Φ是一个通用的单位，所指的是管道和或弯头、圆钢等材料的外径尺寸，也可以说是直径，如Φ609.6mm...

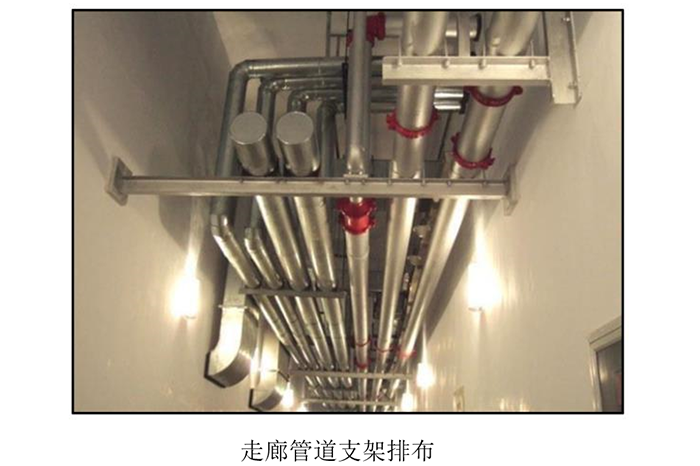

质量控制要点： 1、管线支架的选型、材质、加工尺寸、精度及焊接质量应符合设计、图集及施工规范要求。 2、支架严禁气焊开孔。 3、制作合格的支架成品应及时进行防腐处理。 4、支架应与管线同步施工，安装时，应及时调整支架，保证支架位置准确，安装平整牢固，与管线接触紧密。 5、针对不同管线，按照设计和规范要求，...
