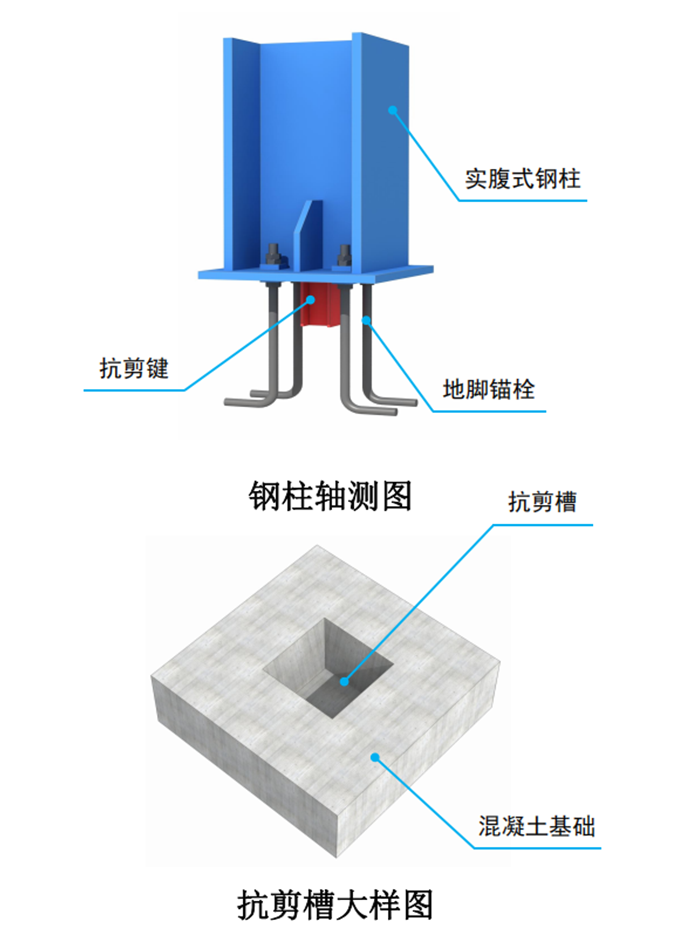

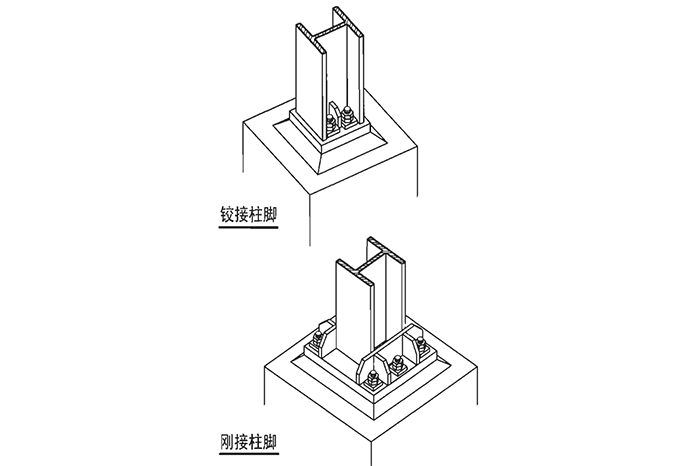

一、 实腹式铰接柱脚节点
说明：
1.铰接柱脚的钢柱在安装阶段需采用缆风绳固定，底部设置楔形铁块辅助固定，并及时与相邻钢柱连成整体稳定结构；
2.钢柱校正后进行二次灌浆，短柱基础上部需凿毛处理，灌浆料应具备微膨胀性能，二次灌浆层厚度不小于50mm，不宜大于100mm；锚栓直径大于42mm时，厚度不得小于100mm；
3.抗剪槽在钢柱安装前需清理凿毛，并对尺寸进行复核，内不得有异物；
4.柱脚螺栓垫板与钢柱柱脚底板焊接固定，焊缝规格为角焊缝，高度不得低于垫板的1/2；
5.地脚锚栓螺帽紧固需在深化设计阶段预留足够操作空间。

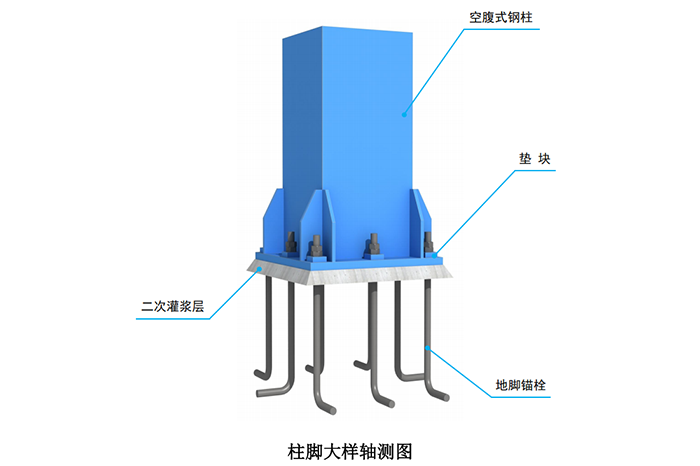

二、空腹式刚接柱脚节点一
说明：
1.刚接柱脚地脚锚栓设计不低于6根，钢柱与锚栓为刚性连接；
2.刚性柱脚在安装过程中可在单体整体形成稳定单元后，完成校正后最后进行二次灌浆层的施工，二次灌浆层厚度一般不小于50mm，不宜大于100m；锚栓直径大于42mm时，厚度不得小于100mm；

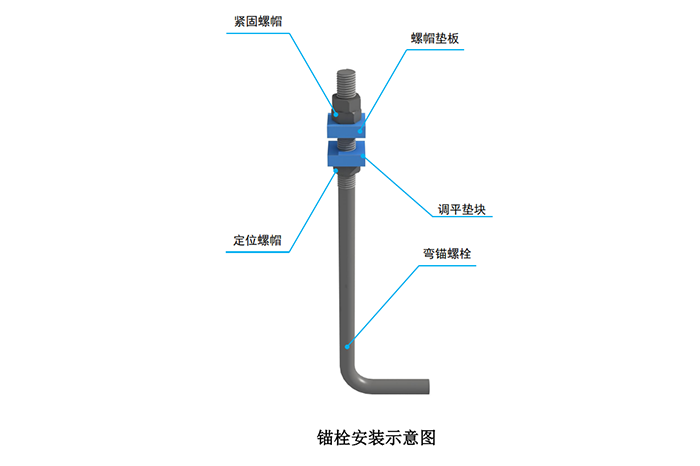

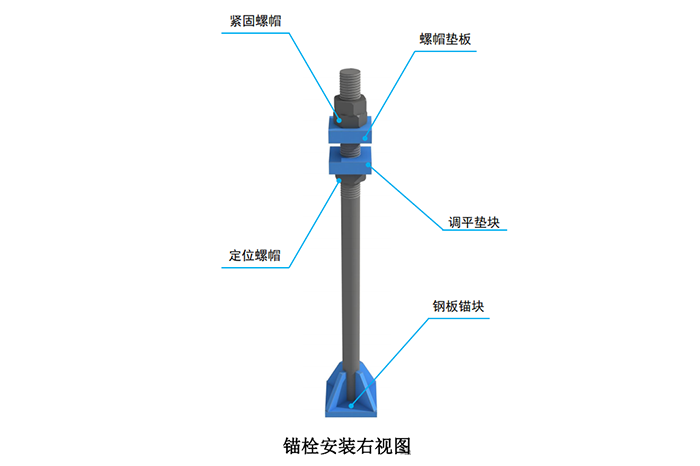

3.紧固螺帽数量为两个，垫板与钢柱底板采用焊接固定，焊缝为角焊缝，焊缝高度不低于6mm；
4.地脚锚栓螺帽紧固需在深化设计阶段预留足够操作空间。

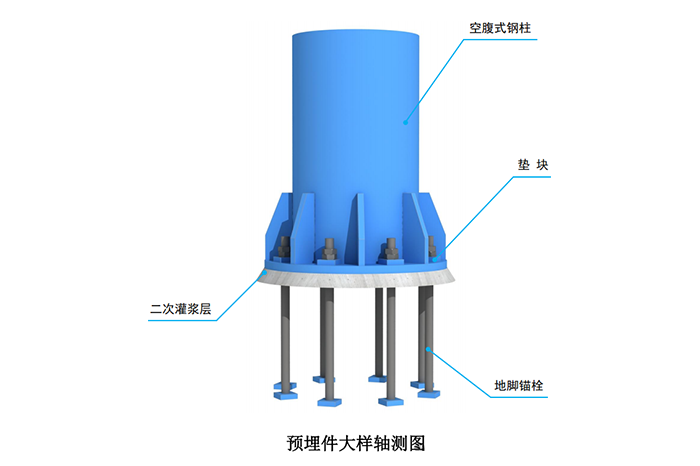

三、空腹式刚接柱脚节点二

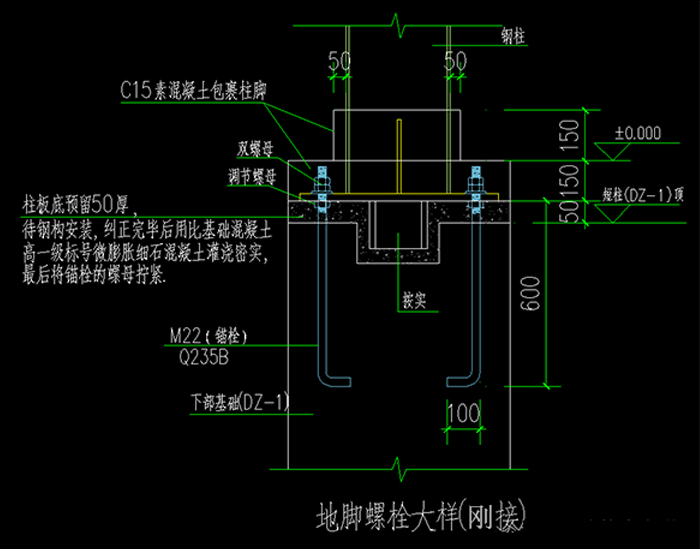

四、工程实例节点大样

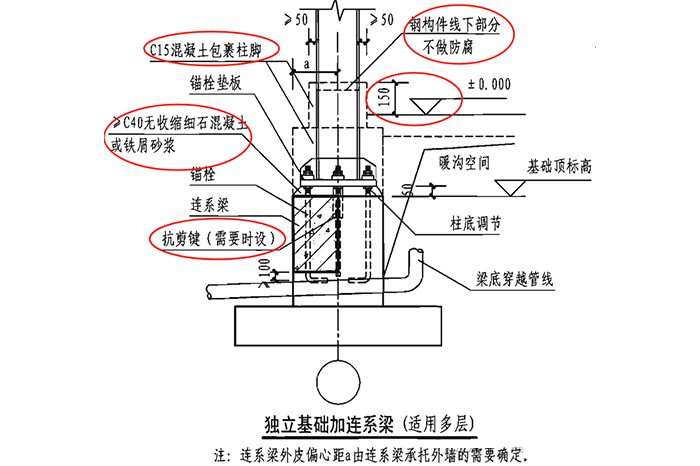

五、钢结构住宅图集

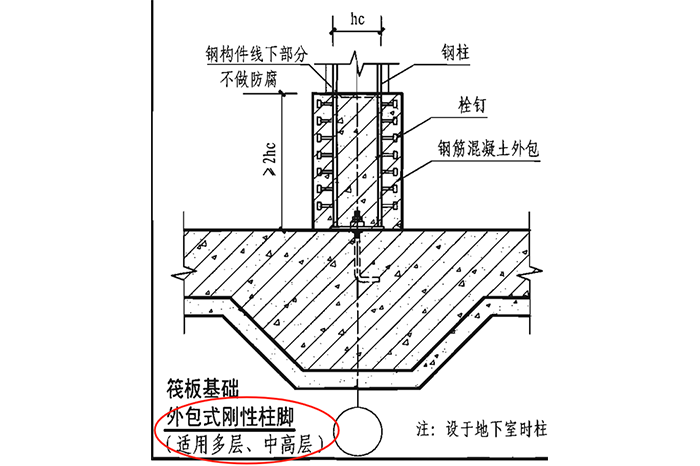

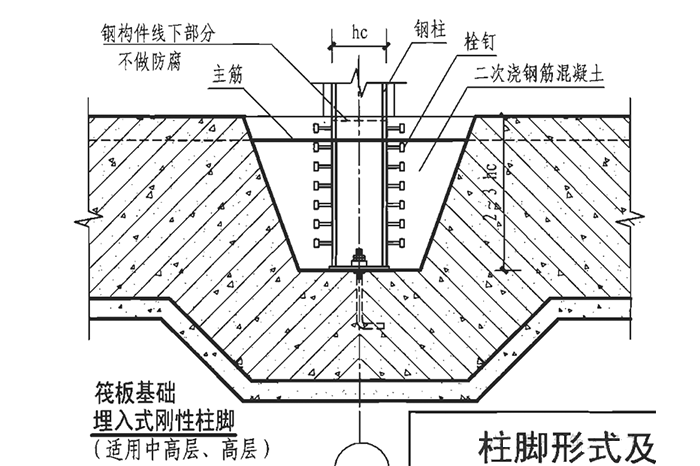

六、多层及中高层筏板上钢结构柱脚节点
注:设于地下室时柱全长为劲性混凝土。
