本文将从工作原理、用途、性质和适用范围四个方面深入分析电动阀与电磁阀的异同，并进一步探讨其选型时的考量因素，为工程技术人员提供全面、详实的参考。
1.电动阀和电磁阀工作原理差异

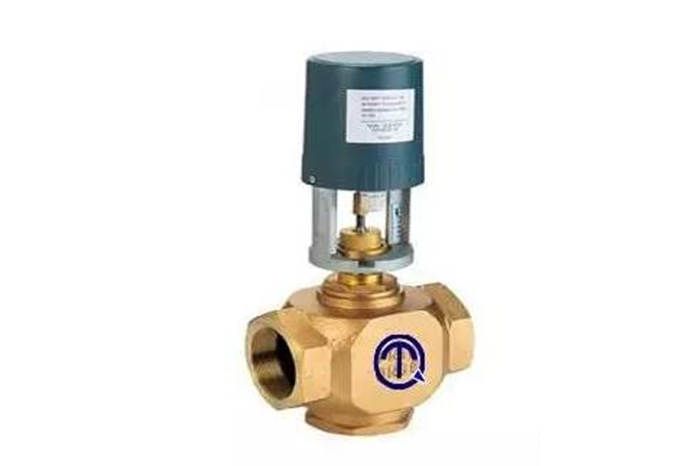

1.1 电动阀工作原理
电动阀是由电动执行器和阀体组成的自动化控制阀门。其中，电动执行器通常采用电动机（如交流异步电机、永磁同步电机、步进电机等）作为驱动源，通过减速机构将电机的旋转运动转换为阀杆或阀芯的直线运动，从而实现阀门的开关或调节[1]。电动阀的控制信号一般为标准的模拟量信号（如4-20mA电流信号或0-10V电压信号），控制系统通过改变输入信号的大小来调节电动机的转角或行程，进而精确控制阀门的开度。
电动阀的阀体结构多样，常见的有闸阀、截止阀、调节阀、球阀、蝶阀等类型。不同类型的阀体在启闭件（如阀瓣、阀芯、阀球等）的形状、密封面的结构、流道的设计等方面有所区别，以适应不同的工况需求[2]。

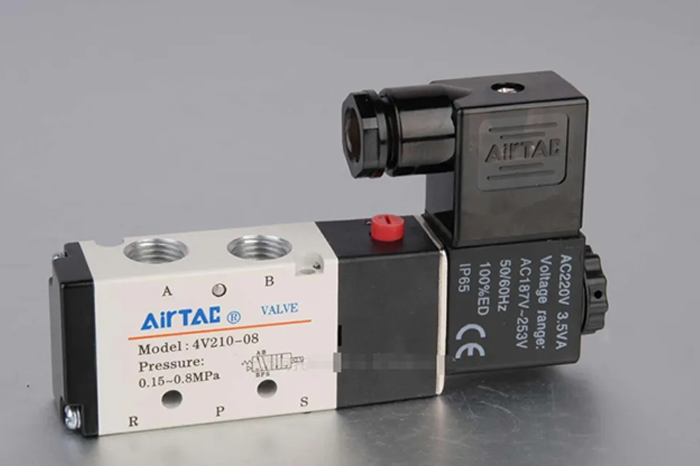

1.2 电磁阀工作原理
电磁阀是利用电磁铁线圈通电产生磁场，吸引或释放阀芯，从而实现阀门开关控制的一种执行器件。电磁阀主要由电磁铁、衔铁、阀芯、弹簧等组成。当线圈通电时，电磁铁产生磁场，吸引衔铁克服弹簧力，带动阀芯移动，打开或关闭阀门；当线圈断电时，电磁铁失去磁场，在弹簧力的作用下，衔铁和阀芯复位，阀门恢复初始状态[3]。
电磁阀的控制信号通常为开关量（如24V直流电压或220V交流电压），只需通断电磁铁线圈的电源即可实现阀门的开或关。电磁阀的阀体多为两位两通（2/2）或三位两通（3/2）结构，启闭件一般为橡胶或氟橡胶材质的膜片或球形阀芯，以实现快速、可靠的密封切断[4]。
2. 电动阀和电磁阀的用途差异
2.1 电动阀的用途
电动阀主要用于需要连续调节或精确控制的场合，尤其适合对流体参数（如流量、压力、温度等）进行自动调节的工艺过程控制。以下是电动阀的几个典型应用领域：
(1) 流体管路的流量调节：电动调节阀可对冷却水、蒸汽、油品、化工介质等各种流体介质的流量进行精确调节，配合流量计和控制器，实现流量的自动控制。常见于各种生产工艺过程、能源系统、环保设施等。
(2) 空调、暖通系统的温度和压力控制：电动两通阀或三通阀可用于空调末端的冷热水流量调节，电动压力调节阀可用于冷冻水、冷却水系统的压力控制，与温度传感器、压力传感器配合，实现舒适、节能的自动控制[5]。
(3) 工业过程控制的执行器：电动阀可广泛应用于石油、化工、冶金、电力、造纸、食品等行业的生产过程控制，用于调节压力、温度、液位、pH值等工艺参数。配合DCS、PLC等控制系统，电动阀可实现工艺过程的自动化、最优化控制。
(4) 燃气输配系统的安全切断：电动球阀或电动蝶阀可用于燃气管道的安全切断，配合燃气泄漏检测系统，在发生泄漏时自动关闭阀门，防止事故扩大。
2.2 电磁阀的用途
电磁阀主要用于需要快速切断或接通介质的场合，特别适合对系统进行安全保护、批次控制、顺序控制等。以下是电磁阀的几个主要应用场合：
(1) 气动、液压系统的控制：电磁换向阀可用于气动、液压系统中控制气体或液体的流向，电磁截止阀可用于紧急切断或泄压保护，电磁比例阀可用于气压、油压的比例控制。广泛应用于工业自动化设备、机床、机器人等。
(2) 燃气设备的安全切断：燃气电磁阀可用于燃气灶具、热水器、锅炉等设备的安全切断控制，配合火焰检测器或压力开关，在意外熄火或超压时自动切断燃气，防止燃气泄漏或爆炸[6]。
(3) 水处理设备的控制：电磁阀可用于软化水、纯水、中水等水处理设备中控制水流方向、反冲洗、再生等过程。利用时间控制器或PLC，可实现全自动控制，提高设备运行效率。
(4) 自动化生产线的控制：电磁阀可用于自动化生产线上控制气动执行元件（如气缸、夹具、吹尘装置等）的动作，完成工件的夹紧、输送、定位、加工等操作。配合PLC、传感器等，可实现生产过程的自动化、智能化控制[7]。
(5) 医疗设备的控制：电磁阀可用于呼吸机、麻醉机、消毒设备等医疗设备中控制气体或液体的流向、压力，确保设备安全、可靠运行，保障患者生命健康。
3. 电动阀和电磁阀的工作性质差异
3.1 电动阀的工作性质
电动阀属于调节型执行器，其输出响应（阀门开度）与输入信号（控制电流或电压）之间呈线性或近似线性关系，可通过改变输入信号的大小来实现阀门开度的连续、精确调节。这种比例调节特性使电动阀能够根据系统的实际需求，动态地调整介质的流量、压力等参数，使之稳定在设定值附近，以达到自动控制的目的[1]。
电动阀在调节过程中的动作速度相对较慢，通常在几秒到几十秒之间，这是由电动机的转速和减速机构的传动比决定的。较慢的动作速度有利于避免调节过程中的冲击和振荡，使得调节过程平稳、可控。同时，电动阀在长时间工作中通常不会频繁全开或全关，而是在一定的开度范围内连续调节，这有利于延长阀门和执行器的使用寿命[8]。
3.2 电磁阀的工作性质
电磁阀属于开关型执行器，其输出状态只有全开或全关两种，与输入信号（通断控制电压）之间呈非线性关系。电磁阀在通电时克服弹簧力打开阀门，在断电时在弹簧力的作用下关闭阀门，无法实现阀门开度的连续调节。这种”开-关”控制特性使电磁阀适用于对介质进行快速、可靠的切断或接通，以实现对系统的安全保护、批次控制、顺序控制等功能[9]。
电磁阀的动作速度非常快，通常在几毫秒到几十毫秒之间，这得益于电磁铁线圈产生磁场的快速响应特性。快速的开关动作可确保在紧急情况下及时切断介质，防止事故扩大；在正常工作中，可实现精确的时序控制和高频切换。然而，频繁的开关动作可能会引起管路中的水锤现象或机械振动，需要采取适当的措施（如缓冲器、止回阀等）来抑制[4]。
4.电动阀和电磁阀的工作性质差异
4.1 电动阀的适用范围
电动阀适用于对调节精度和稳定性要求较高、对动作速度要求不高的工艺控制场合。以下是电动阀的几个主要适用范围：
(1) 流体参数的精确调节：电动调节阀可用于对流量、压力、温度等参数进行精确的自动调节控制，满足生产工艺对产品质量、能耗、安全等方面的严格要求。
(2) 高粘度、高温、腐蚀性介质的调节：电动阀可选用耐高温、耐腐蚀的材料（如不锈钢、哈氏合金等）制造阀体和密封件，适用于高粘度油品、高温蒸汽、强酸强碱等特殊介质的调节[10]。
(3) 大口径管路的调节：电动蝶阀、电动球阀等可用于大口径（如DN100以上）管路的流量调节，配合大扭矩、大推力的电动执行器，可实现高效、可靠的控制。
(4) 防爆、防腐场合：防爆型电动阀可用于易燃、易爆环境（如石油、化工、煤矿等），防腐型电动阀可用于腐蚀性介质环境，确保系统的安全运行。
4.2 电磁阀的适用范围
电磁阀适用于对动作速度和可靠性要求较高、对调节精度要求不高的控制场合。以下是电磁阀的几个主要适用范围：
(1) 安全切断和保护回路：电磁安全切断阀可用于燃气、蒸汽、有毒介质等管路的紧急切断保护，确保在异常情况下快速、可靠地切断介质，防止事故扩大。
(2) 气动、液压系统的控制阀：电磁方向控制阀、电磁换向阀等可用于气动、液压系统中控制介质的流向、压力，实现执行元件（如气缸、液压缸）的伸缩、旋转等动作[3]。
(3) 小口径管路的开关控制：电磁截止阀适用于小口径（如DN50以下）管路的开关控制，结构紧凑、动作灵敏，可实现快速、频繁的通断操作。
(4) 对介质清洁度要求高的场合：电磁阀的阀体通常采用不锈钢等材料制造，密封件采用食品级橡胶或氟橡胶，适用于食品、制药等对介质清洁度要求严格的行业[11]。
5.电动阀与电磁阀选型时的考量因素
在选择电动阀或电磁阀时，需要综合考虑以下几个方面的因素：
(1) 控制性能要求：对于需要连续、精确调节的场合，宜选用电动调节阀；对于需要快速、可靠开关的场合，宜选用电磁阀。
(2) 可靠性要求：对于关系到系统安全、产品质量的关键环节，要选用高可靠性的阀门和执行器，必要时采用双重阀门或执行器冗余设计。
(3) 经济性要求：在满足控制性能和可靠性的前提下，选用价格合理、能耗低、维护成本低的阀门和执行器。
(4) 口径和压力等级：依据管路的公称通径和工作压力，选择合适口径和压力等级的阀门，既要满足流量要求，又要保证足够的强度和密封性[12]。
(5) 介质特性：根据介质的物理化学性质（如粘度、腐蚀性、毒性、易燃性等），选择适宜的阀体和密封材料，必要时采用特殊的阀体结构（如衬氟、衬胶等）。
(6) 工作环境：考虑阀门安装场所的环境条件（如温度、湿度、振动、防爆等级等），选用适应环境要求的阀门和执行器，必要时采取相应的防护措施[13]。
(7) 供电条件：依据现场的供电电源（如电压等级、频率、容量等），选择匹配的电动执行器或电磁阀线圈，必要时配备变压器、稳压器等附属设备。
(8) 控制方式：根据控制系统的要求（如连续控制、时序控制、反馈控制等），选择合适的控制方式和接口（如4-20mA、0-10V、开关量等）。
电动阀与电磁阀的主要区别
| 对比项 | 电动阀 | 电磁阀 |
| 工作原理 | 通过电机驱动阀门开关，通常带有执行机构，可实现比例调节或开关控制 | 通过电磁线圈通电或断电控制阀门开闭，仅能实现通断控制（开或关） |
| 控制方式 | 模拟信号或数字信号控制（可调节流量） | 二位开关信号（开/关两种状态） |
| 开关速度 | 较慢，通常需要数秒至数十秒完成开关动作 | 快速，通常在毫秒级别完成开关 |
| 工作介质 | 气体、液体、蒸汽等，适用于大流量和高压系统 | 主要用于气体、低粘度液体，不适用于高粘度流体 |
| 压力范围 | 适用于中高压工况，可控制较大的压力范围 | 适用于低压或中等压力系统，通常不适用于高压场合 |
| 流量调节 | 可调节流量，适用于比例控制（如 HVAC、工业自动化） | 不可调节流量，仅能全开或全关 |
| 功耗 | 长时间工作时功耗较高，但可以短时间内断电保持状态 | 功耗较低，但通电时线圈需要持续供电，否则阀门复位 |
| 安装与维护 | 结构较复杂，安装和维护成本较高 | 结构简单，安装维护方便，但使用寿命受线圈影响较大 |
| 应用场景 | 适用于大型工业设备、暖通空调（HVAC）、供水系统、石油化工等需要精确调节流量的场合 | 适用于液压控制、气动控制、家用电器（如洗衣机）、燃气系统等对开关速度要求高的场合 |
| 价格 | 较贵，因结构复杂，成本较高 | 相对便宜，因结构简单，成本较低 |
适用场景对比
| 应用领域 | 电动阀 | 电磁阀 |
| 暖通空调（HVAC） | 适用于水冷机组、风机盘管调节 | 不适用于大流量水系统 |
| 石油化工 | 适用于流量调节和压力控制 | 一般不适用于高压、高流量控制 |
| 工业自动化 | 适用于精确流量控制，如锅炉供水、蒸汽调节 | 适用于气动控制、电磁驱动装置 |
| 家庭用水 | 适用于智能水阀、恒温系统 | 适用于洗衣机、饮水机、电热水器等设备 |
| 燃气设备 | 不常用于燃气系统 | 适用于燃气灶、燃气热水器、锅炉安全阀 |
| 液压与气动系统 | 不适用于高速开关的控制 | 适用于气动执行机构、电磁驱动设备 |
什么时候选择电动阀，什么时候选择电磁阀？
选择电动阀的情况：
需要 精准控制流量，而不仅仅是开关。
介质为高压流体，需要更高的密封性和耐压性。
长时间保持某种状态，避免电磁阀因长时间通电发热。
适用于大管径（DN50以上），如工业供水、暖通空调（HVAC）等系统。
选择电磁阀的情况：
需要 快速开关，如气动控制、液压设备、家用燃气系统等。
介质为低粘度液体或气体，不涉及大流量调节。
适用于**小管径（DN50以下）**的控制场景，成本更低。
适用于对功耗要求较低、但需要频繁启停的系统。
参考文献：
[1] Smith, J. M., & Van Ness, H. C. (2005). Introduction to chemical engineering thermodynamics. McGraw-Hill.
[2] Skousen, P. L. (2011). Valve handbook. McGraw-Hill Education.
[3] Nesbitt, B. (2006). Handbook of valves and actuators: valves manual international. Elsevier.
[4] Dickinson, D. (2018). Valve selection handbook: engineering fundamentals for selecting the right valve design for every industrial flow application. Elsevier.
[5] Lyons, J. L., & Askland, C. L. (2011). Lyons’ encyclopedia of valves. Van Nostrand Reinhold Company.
[6] Borden, G., & Friedmann, P. G. (1998). Control valves. ISA.
[7] Emerson Electric Co. (2005). Control valve handbook. Emerson Electric Co.
[8] Fisher Controls International LLC. (2005). Control valve sourcebook. Fisher Controls International LLC.
[9] Neles Corporation. (2000). Valve selection guide. Neles Corporation.
[10] Swagelok Company. (2007). Valve selection guide. Swagelok Company.
[11] Tyco Valves & Controls. (2012). Valve selection and specification guide. Tyco Valves & Controls.
[12] Zappe, R. W. (2004). Valve selection handbook: engineering fundamentals for selecting the right valve design for every industrial flow application. Gulf Professional Publishing.
[13] Emerson Process Management. (2013). Fisher control valve sizing and selection. Emerson Process Management.
