电磁阀工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会吸引到哪边，然后通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，通过油的压力来推动油缸的活塞，活塞又会带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀的分类
电磁阀按照气路数可分为两位两通，两位三通，两位四通，两位五通，另外电磁阀又可分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，两位两通，两位三通一般时是单电控（单线圈），两位四通，两位五通可以是单电控（单线圈），也可以是双电控（双线圈）。
从工作原理上可分为三大类：直动式、分步直动式、先导式。而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分布直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀介绍
一、两位两通电磁阀
（1）两位两通电磁阀工作原理：就是一个直通的开关阀，就跟普通的阀门一样，只是手动的、气动的、电动的区别，电磁阀就是电动的（通常是仪表电，24V的。通常意义的电动阀应该是市电，220V的），但明确的一点，它是两位式的，要么全开，要么全关。这个在有些自动点火的点火枪的燃料管线上可以看到。
二、两位三通电磁阀
（1）两位三通电磁阀简介：两位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B），当电磁阀得电励磁是P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口或者1口，一个工作口，2口，一个排气口，3口。分为常开常闭。常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。

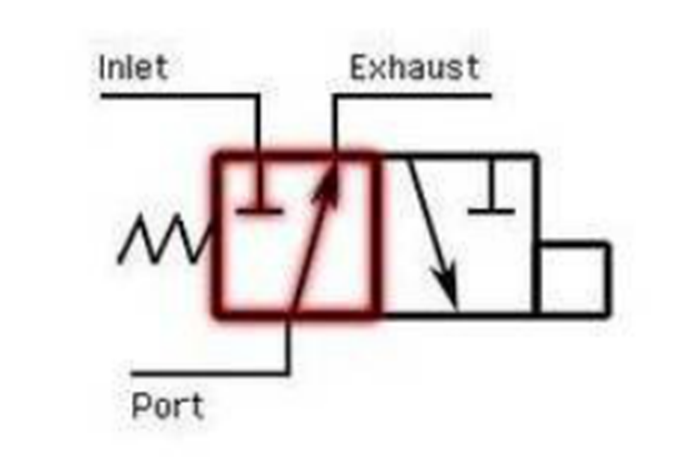

符号见下图：
（2）两位三通电磁阀工作原理：
①一进二出：（ZC2/31）当电磁阀线圈通电时，出介质端2第一路打开，第二路3关闭；当电磁阀线圈断电时，出介质端第一路2关闭，第二路3打开。
②二进一出：（ZC2/32）当电磁阀线圈通电时，进入质端第一路2打开，第二路3关闭；当电磁阀线圈断电时，进介质端第一路2关闭，第二路3打开；（此内阀两进口端前必须加单向阀）。
③一进一出：常闭式（ZC2/3）—当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式（ZC2/3K）当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；

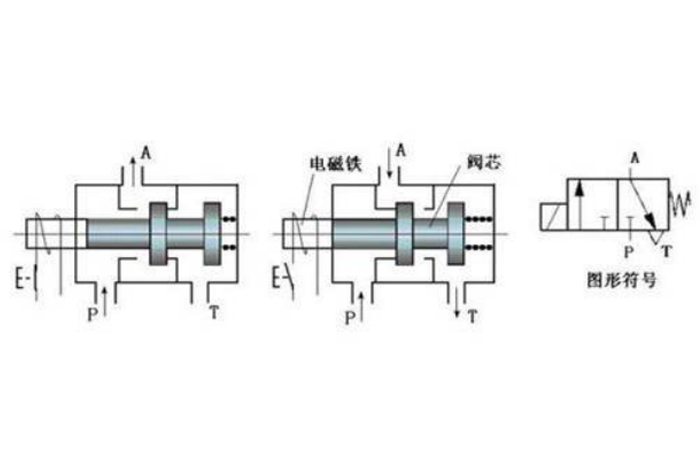

两位三通原理图如下：
（3）两位三通电磁阀的参数范围
型号规格：DN0.5~DN500
适用压力：0、0.1、0.6、1.0、1.6Mpa
适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体
介质温度：-200~200℃
介质粘度：小于50CSt（大于时需定制）
防护性能：IP65
防爆标志：Exd II CT5
防爆型型号中有F字母
阀门材质：304、316、铝合金
控制方式：一进二出（ZC2/31）、二进一出（ZC2/32），一进一出（ZC2/3常闭式.ZC2/3K常开式）
电源电压：DC3~127V AC36~380V
控制方式：一进二出（ZC2/31）、二进一出（ZC2/32），一进一出（ZC2/3常闭式.ZC2/3K常开式）
电源电压：DC3~127V AC36~380V
连接方式：内螺纹、外螺纹、法兰
三、两位四通电磁阀
（1）两位四通电磁阀概述：二位四通电磁阀是零启动直动式电磁滑阀。在工作系统中，电磁铁接受电信号，使推动阀芯换向，改变介质流通方向，电信号消失后，阀芯靠弹簧自动复位，达到自动控制的目的，并带有手动装置。它结构简单、动作可靠、维修方便、密封性能好、耐污、耐振、寿命长等优点。两位四通电磁阀特别适用于钢铁，铸造，排污等环境恶劣的工作场所。
（2）两位四通电磁阀工作原理：有4个管路接口，有两个不同的控制位置状态。（状态1和状态0）。线圈得电时为状态1，A-P通，B-R通；线圈失电时为状态0，A-R通，B-P通。

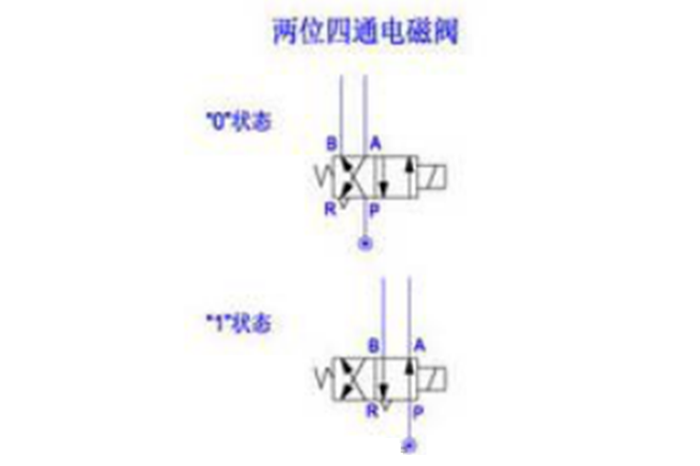

原理图如下：
四、两位五通电磁阀
（1）两位五通电磁阀概述：两位五通电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到电磁阀。
电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置运动。这样通过控制电磁铁的电流就控制了机械运动。
（2）两位五通电磁阀工作原理：起始状态，1,2进气；4,5排气；线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1,4进气，2,3排气；当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
原理图如下：

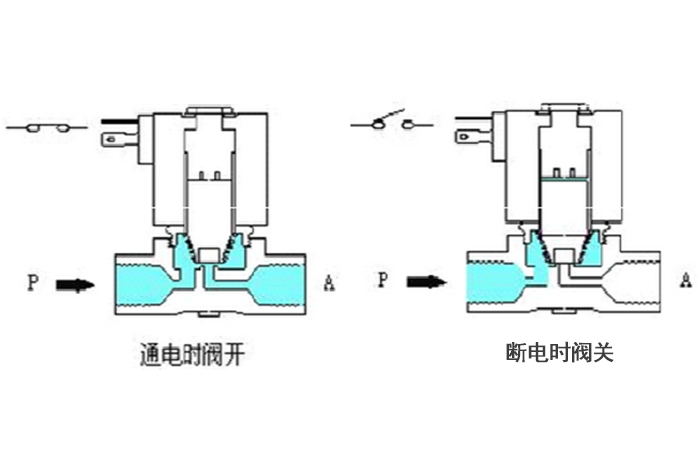

五、直动式电磁阀的工作原理
通电时，电磁阀线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
六、分步直动式电磁阀的工作原理
它是一种直动和先导式结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下压力上升，上腔压力下降，从而利用弹簧力或介质压力靠动作，但功率较大，要求必须水平安装。

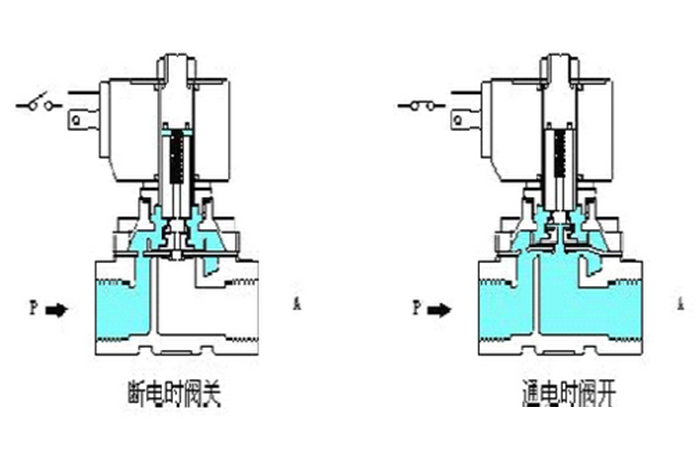

七、先导式电磁阀的工作原理
通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件移动，阀门打开。断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
