板式换热器换热面积计算

本文将从板式换热器的换热原理入手,深入探讨换热面积的定义、理论和实际换热面积的计算方法,以及板式换热器在不同工况下的工艺参数设置。

一、板式换热器的换热原理和换热面积的定义

1.1 板式换热器的换热原理

板式换热器的核心部件是多张压制成波纹形状的薄金属板。这些板片通过橡胶垫片或焊接方式相互隔开,形成冷热流体交替流动的通道。冷热流体在板片两侧流动,通过金属板进行热量交换。

l热量传递方式 :主要依靠导热和对流传热。

l高效传热的秘诀 :波纹板片设计增加了湍流强度和传热系数,同时减小了流体滞留的可能性。

l流体流动形式 :冷热流体多采用逆流方式,确保对数平均温差较大,从而提高换热效率。

换热过程遵循能量守恒定律,热量从高温流体传递给低温流体,直至达到热平衡。

1.2 换热面积的定义

换热面积是换热器设计的核心参数,直接决定了设备的换热能力。板式换热器的换热面积是指所有用于热量传递的板片表面积。与管壳式换热器相比,板式换热器的换热面积更集中,每单位面积的传热效率更高。

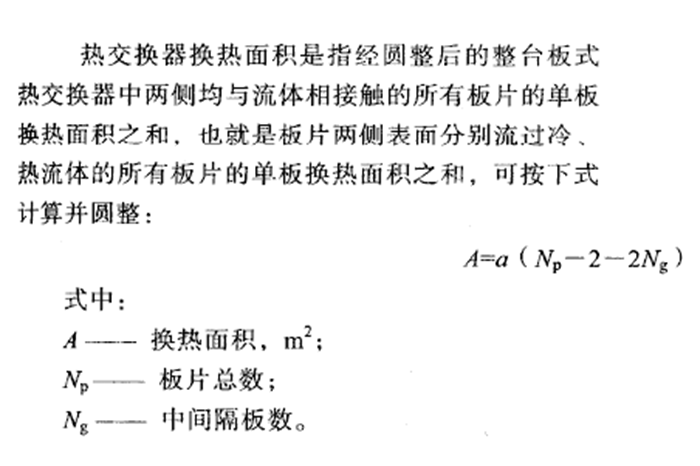

板式换热器换热面积计算图片1

l理论换热面积 :根据热负荷和传热系数计算得到的理想换热面积。

l实际换热面积 :考虑到污垢系数、边缘效应、流体分布不均等因素后,实际需要的板片总面积。

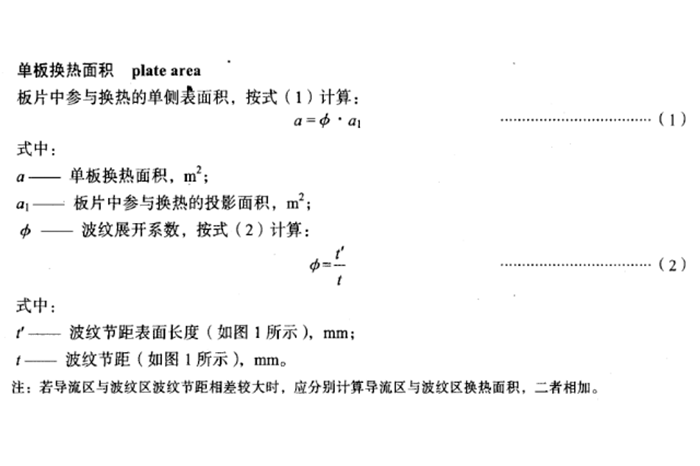

板式换热器换热面积计算图片2

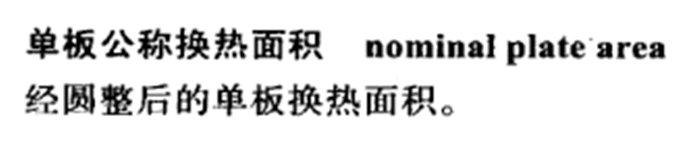

板式换热器换热面积计算图片3

板式换热器换热面积计算图片4

二、板式换热器理论换热面积和实际换热面积的计算方法

板式换热器的换热面积计算是一个环环相扣的过程,需要从热量平衡、换热能力到设备设计逐步分解。以下将详细分析计算过程。

2.1 理论换热面积的计算方法

理论换热面积的计算公式为:

A = Q / (U × ΔTlm)

其中:

lA :理论换热面积,单位为 m²。

lQ :热负荷,单位为 W。

lU :总传热系数,单位为 W/(m²·K)。

lΔTlm :对数平均温差,单位为 K。

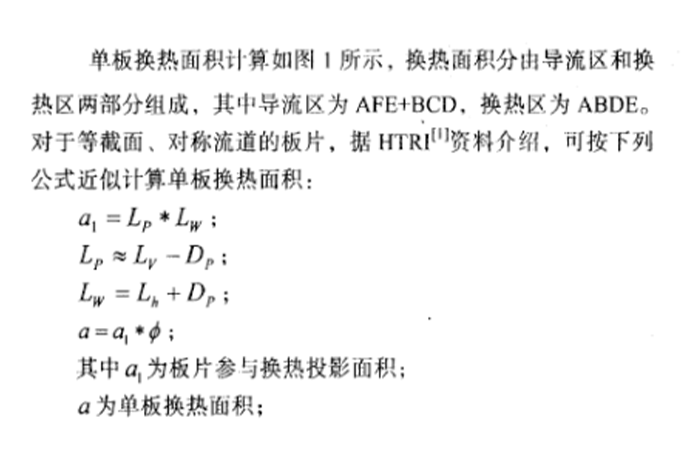

板式换热器换热面积计算图片5

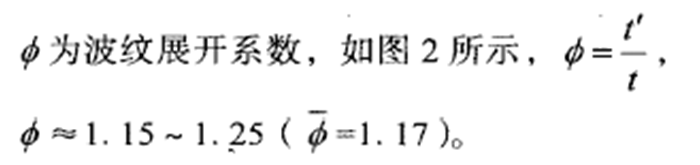

板式换热器换热面积计算图片6

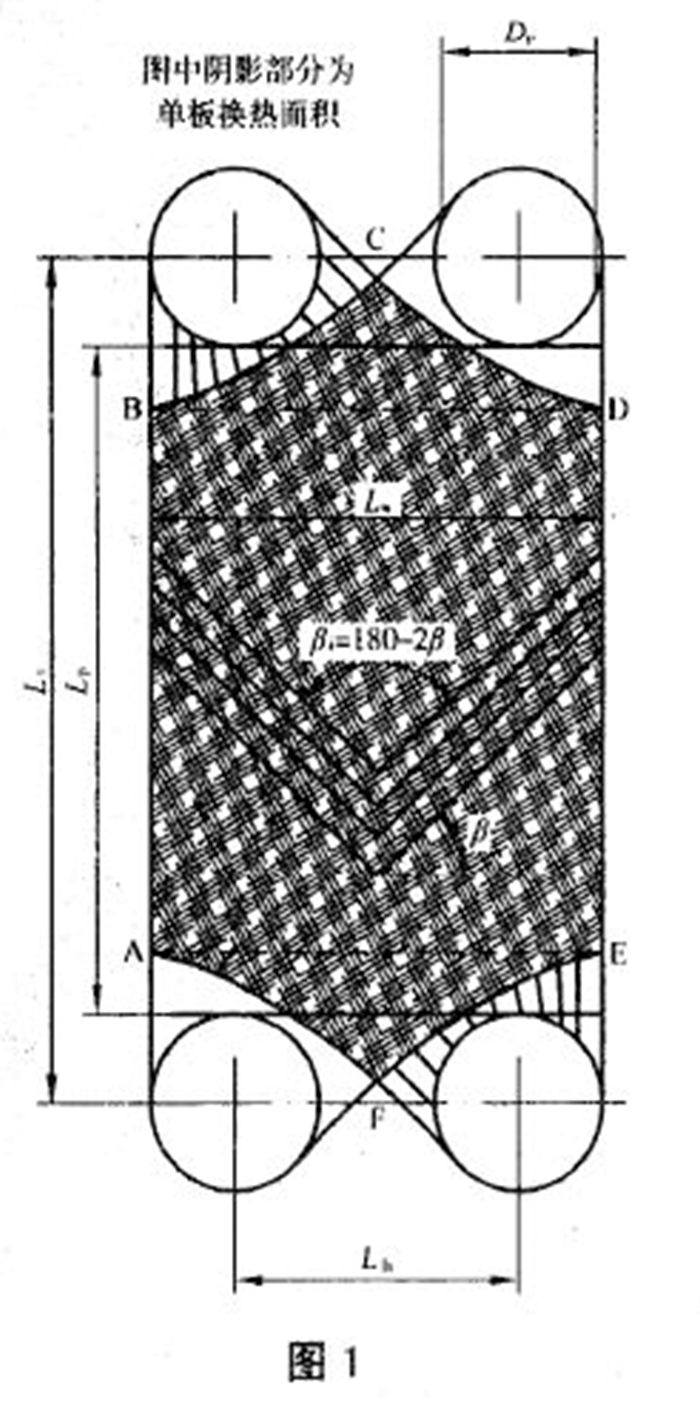

板式换热器换热面积计算图片7

2.1.1 热负荷计算

热负荷(Q)是整个换热面积计算的起点。根据能量守恒定律,热负荷可以通过以下公式计算:

Q = m × Cp × ΔT

其中:

lm :流体质量流量,单位为 kg/s。

lCp :流体的比热容,单位为 J/(kg·K)。

lΔT :流体温差,单位为 K。

例如,在工业冷却水换热中,冷却水的热负荷可以通过测量进出口温度和流量来确定。

2.1.2 对数平均温差(ΔTlm)

对数平均温差是衡量换热驱动力的重要参数,其计算公式为:

ΔTlm = [(ΔT1 – ΔT2) / ln(ΔT1/ΔT2)]

其中:

lΔT1 :热流体进口温度与冷流体出口温度之差。

lΔT2 :热流体出口温度与冷流体进口温度之差。

若冷热流体温差较小,可近似采用算术平均温差:

ΔTavg = (ΔT1 + ΔT2) / 2

2.1.3 总传热系数(U)

总传热系数综合考虑了板片两侧流体的对流换热、板片材料的导热性能以及污垢层的热阻:

1/U = 1/hi + δ/k + 1/ho + Rf

其中:

lhi 和 ho :分别为板片两侧流体的对流换热系数,单位为 W/(m²·K)。

lδ :板片厚度,单位为 m。

lk :板片材料导热系数,单位为 W/(m·K)。

lRf :污垢热阻,通常通过经验公式或标准值确定。

通过分析流体性质和流动状态,可确定hi和ho的值。对于高湍流状态的流体,hi和ho通常较高。

2.2 实际换热面积的计算方法

实际换热面积的计算需在理论换热面积的基础上,考虑污垢系数、边缘效应和流体分布不均等修正因素:

A实际 = A理论 × F修正

其中:

lF 修正 :修正系数,通常取决于流体分布、污垢情况以及设备运行条件。

l常见修正值范围 :1.1~1.3。

2.2.1 污垢系数的影响

随着板式换热器运行,板片表面会附着污垢,增加热阻,降低传热效率。因此,污垢系数需在设计时预留裕量。常见污垢系数取值范围如下:

l冷却水:0.0001~0.0002     m²·K/W。

l工业污水:0.0003~0.0005     m²·K/W。

2.2.2 流体分布的影响

板式换热器的流体分布并非完全均匀。入口区域可能存在“死区”或流速偏差,导致部分换热面积未充分利用。通过优化流道设计和板片波纹结构,可减少此类影响。

2.2.3 板片的边缘效应

板片边缘由于密封垫片的存在,实际参与换热的面积会略小于理论值。通常在设计中预留10%左右的换热面积作为补偿。

三、板式换热器工艺参数设置

3.1 温度参数设置

l冷热流体进出口温度 :需根据工艺要求合理设定,确保达到目标换热效果。

l温差范围 :板式换热器适用于小温差场合,通常为5~25 K。

3.2 流速和流量设置

l流速范围 :板式换热器流体流速一般为0.3~1.5 m/s,既能保证高效传热,又避免过高的压力降。

l流量分配 :冷热流体流量比例通常接近1:1,以确保换热效率最大化。

3.3 板片材质选择

l不锈钢 :适用于大多数腐蚀性较低的流体,如冷却水、食品级介质。

l钛合金 :适用于高腐蚀性的液体,如海水、强酸强碱。

l镍基合金 :适用于极端腐蚀性和高温场合。

3.4 密封垫片选择

l垫片材质 :常见材质包括丁腈橡胶(NBR)、氟橡胶(Viton)等。

l耐温范围 :垫片需满足流体温度要求,通常为-40~180°C。

板式换热器以其高效、紧凑和灵活性著称,其换热面积的计算是设计环节中的核心步骤。通过理论换热面积的计算,我们能够确定设备的基础参数,而实际换热面积则需进一步补偿流体分布、污垢及边缘效应的影响。在实际工程中,合理的工艺参数设置将直接决定设备的性能和经济性。

未来,随着材料科学和智能算法的进步,板式换热器的设计和计算将更加精确和高效,为工业节能和环保贡献更多力量。
