快收藏 !!! 终于有人讲清楚了SCADA

SCADA（Supervisory Control and Data Acquisition，数据采集与监视控制系统）是一种用于工业自动化和过程控制的系统。它通过实时监控和控制现场设备，确保生产过程的安全、高效和可靠。本文将详细介绍SCADA系统如何进行数据采集。

数据采集的基本原理

SCADA系统的数据采集主要依赖于传感器、控制器、远程终端单元（RTU）和可编程逻辑控制器（PLC）。这些设备负责从现场设备中收集数据，并通过通信网络将数据传输到监控中心。

1. 传感器和控制器 ：传感器用于测量各种物理参数，如温度、压力、流量等。控制器则负责接收传感器的数据，并进行初步处理。
2. 远程终端单元（RTU） ：RTU是SCADA系统的重要组成部分，负责从传感器和控制器收集数据，并将数据传输到监控中心。RTU通常由微处理器、存储器、通信接口和各种输入输出模块组成。
3. 可编程逻辑控制器（PLC） ：PLC与RTU类似，但具有更复杂的嵌入式控制功能。PLC可以执行复杂的逻辑控制任务，并通过通信网络将数据传输到监控中心。

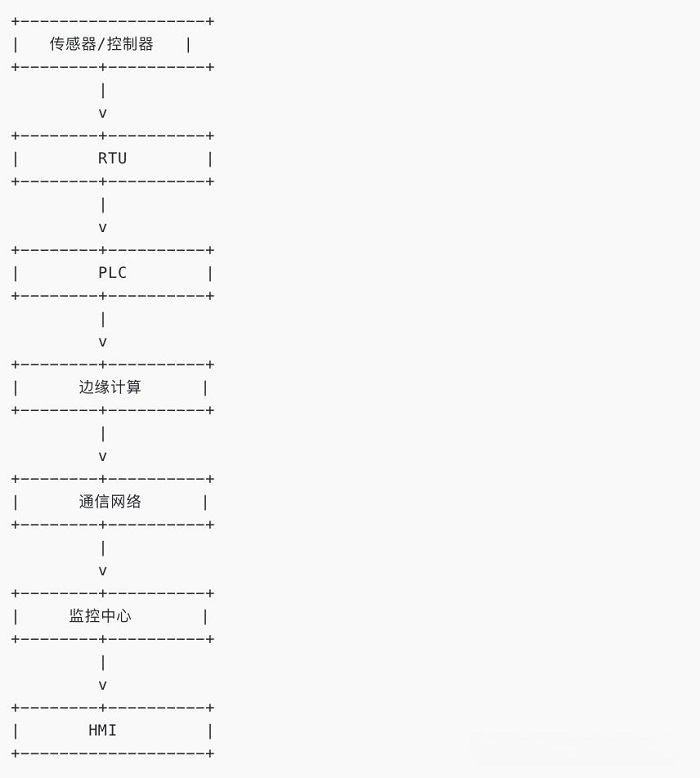

数据采集过程

1. 数据测量 ：传感器和控制器测量各种参数，并将数据发送到RTU或PLC中。
2. 数据传输到RTU/PLC ：RTU或PLC接收传感器和控制器的数据，并进行初步处理和存储。

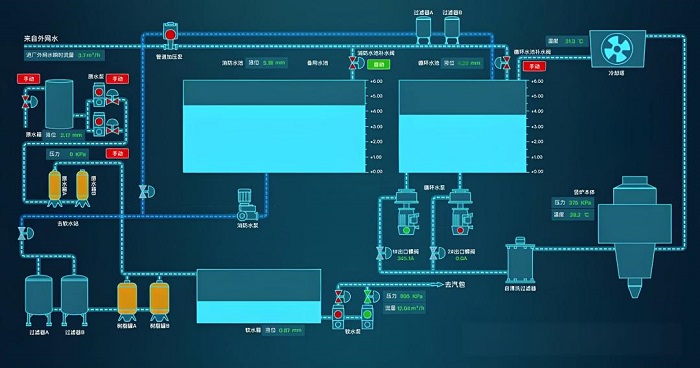

3. 数据传输到监控中心 ：RTU或PLC通过通信网络将数据传输到监控中心。在监控中心，操作员可以通过人机界面（HMI）对工业过程进行监控和控制。

数据采集方式

SCADA系统的数据采集方式主要有两种：轮询方式和事件触发方式。

1. 轮询方式 ：RTU或PLC周期性地发送请求，以获取传感器和控制器的数据。轮询方式适用于需要实时监控的过程，如电力系统和水处理系统。
2. 事件触发方式 ：当某个特定事件发生时，RTU或PLC会自动发送请求以获取传感器和控制器的数据。例如，当温度超过某个阈值时，RTU会自动发送请求以获取温度传感器的数据。事件触发方式适用于需要监控异常事件的过程，如化工生产过程和医药生产过程。

数据采集的优化

为了提高SCADA系统数据采集的效率和可靠性，需要采取以下措施：

1. 优化传感器和控制器的布局 ：合理布置传感器和控制器可以最大限度地减少数据采集的误差和延迟。
2. 优化RTU的配置 ：合理配置RTU的通信接口和存储器可以提高数据采集的效率和可靠性。
3. 采用高效的数据采集协议 ：采用高效的数据采集协议可以提高数据采集的效率和可靠性。
4. 采用可靠的通信方式 ：采用可靠的通信方式可以减少数据采集的错误和延迟。

通信协议

SCADA系统中的通信协议多种多样，包括Modbus、DNP3、OPC等。这些协议确保了数据在传输过程中的准确性和可靠性。

1. Modbus ：一种广泛使用的通信协议，适用于RTU和PLC之间的数据传输。
2. DNP3 ：一种用于电力系统的通信协议，具有高可靠性和安全性。
3. OPC ：一种用于不同设备和系统之间数据交换的标准协议，支持多种通信方式。

SCADA系统通过传感器、控制器、RTU和PLC等设备实现数据采集，并通过通信网络将数据传输到监控中心。合理的设备布局、高效的数据采集协议和可靠的通信方式是确保数据采集效率和可靠性的关键。通过优化这些因素，SCADA系统可以实现对工业过程的高效监控和控制，提高生产效率和安全性。
