一、开篇引入
在管道工程的世界里，无论是建筑给排水、工业流体输送，还是燃气供应，管径的准确标识都至关重要。想象一下，在一个大型建筑的施工现场，水电工人们忙碌地铺设着各种管道，镀锌钢管、PVC 管、无缝钢管等纵横交错。如果他们混淆了管径标识 Dn、De、D、d、Φ，那后果不堪设想：管道连接不上，水流不畅，甚至可能引发漏水、爆管等严重事故，不仅会延误工期，还可能造成巨大的经济损失。对于普通业主来说，在家装时选错管径，也会面临水流小、水压不足等困扰。接下来，就让我们一起揭开这些管径标识的神秘面纱，让你轻松读懂管道的“语言”。
二、管径标识详解
（一）DN—— 公称直径

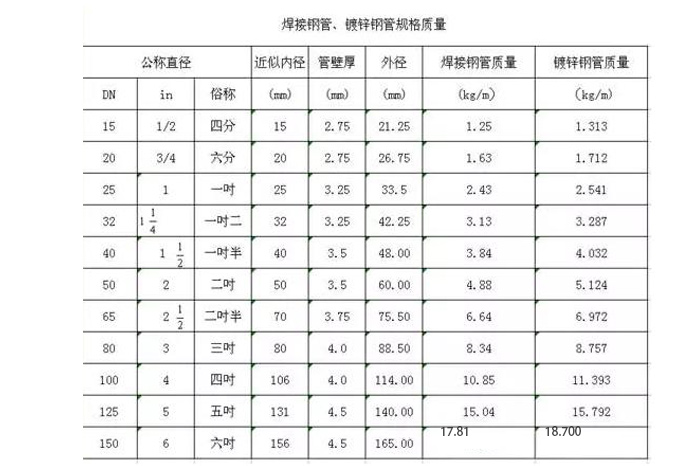

DN，全称为 Nominal Diameter，指的是管道的公称直径。这可不是一个简单的外径或内径概念，它是外径与内径的平均值，是为了使管子、管件连接尺寸统一而设定的标准化直径系列，与管道工程发展初期的英制单位有着千丝万缕的联系。像我们常见的镀锌钢管，就经常用 DN 来标注，它与英制单位的对应关系大致如下：4 分管，对应 4/8 英寸，公称直径为 DN15；6 分管，即 6/8 英寸，是 DN20；1 寸管，为 1 英寸，DN25；寸二管，1 又 1/4 英寸，DN32；寸半管，1 又 1/2 英寸，DN40；两寸管，2 英寸，DN50；三寸管，3 英寸，有些地方标为 DN80，也有标 DN75 的；四寸管，4 英寸，DN100。当设计图纸上都用公称直径 DN 表示管径时，一定要配上相应的产品规格对照表，因为同一 DN 值，不同管材的实际外径、内径会因壁厚差异而不同。水、煤气输送钢管（镀锌或非镀锌）、铸铁管、钢塑复合管以及聚氯乙烯（PVC）管等管材，在工程标注中多会采用公称直径“DN”，如 DN15、DN50，这样方便不同厂家生产的管件、管材之间的通用性，降低成本，也让设计、施工人员能迅速选定合适的产品。
（二）De—— 管道外径
De 意为 External Diameter，也就是管道外径。它主要用于那些需要明确壁厚的管材标注，一般采用 De 标注时，要写成外径 × 壁厚的形式，像 De25×3，就表示外径 25mm，壁厚 3mm。以镀锌焊接钢管为例，看看 DN 和 De 两种标注方法的差别：DN20 对应的 De 标注是 De25×2.5mm；DN25 对应 De32×3mm；DN32 对应 De40×4mm；DN40 对应 De50×4mm 等。在实际施工里，对于焊接钢管，我们习惯用 DN 标注，在不涉及壁厚考量时很少用 De；但到了塑料管这儿，情况就变了，像 PPR、PE 管等，行业惯例是简略称呼的 20、25、32 等指的是 De，要是没搞清楚这点，采购、施工就容易出错，导致管道连接不匹配，影响整个工程质量。
（三）D—— 管道内径
D 较为简单直接，一般就是指管道内径，即管道内壁内圆的直径。相较于 DN 的“平均” 概念、De 对外壁的强调，D 专注于反映管道内部空间的大小，在一些只需考量流体通过内部空间的场景，如粗略估算管道流量、流速时，管道内径 D 就是关键参数。不过在管材标注上，单独用 D 标注的情况相对较少，因为多数时候，明确外径、壁厚或者公称直径对于管道的生产、选型、安装更为重要，但了解它能帮我们更好理解管道的结构特性。
（四）d—— 混凝土管内直径
d 专门用于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，这类管材管径通常以内径 d表示，如 d230、d380 等。这和它们的生产工艺、使用场景有关，因为这些管材在实际应用中，内部空间尺寸对流量、排水排污功能影响更大，而且生产时模具控制内径精度相对容易，以内径作为标准规格标识，方便设计人员根据流量需求精准选型，施工人员按图施工也能确保管道系统的排水或输送功能正常实现，不会出现因管径理解偏差导致的流量不足或堵塞问题。
（五）Φ—— 普通圆直径与管材外径
Φ 表示普通圆的直径，这是最基础的几何概念在管材领域的延伸。当它用于管材时，若要完整表示管材尺寸，需在其后乘以壁厚。比如 Φ25×3，表示外径为 25mm，壁厚为 3mm 的管材。对于无缝钢管或有色金属管道，标准标注方法就是“外径 × 壁厚”，像 Φ108×4，这里的 Φ 还常常省略，直接写成 108×4。中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列，对于这类钢管，用管外径 × 壁厚表示，如 Φ60.5×3.8，让专业人员一眼就能获取管材关键尺寸信息，无论是生产加工中的切割、焊接，还是工程安装时的管道对接，都能依据精准尺寸高效完成。

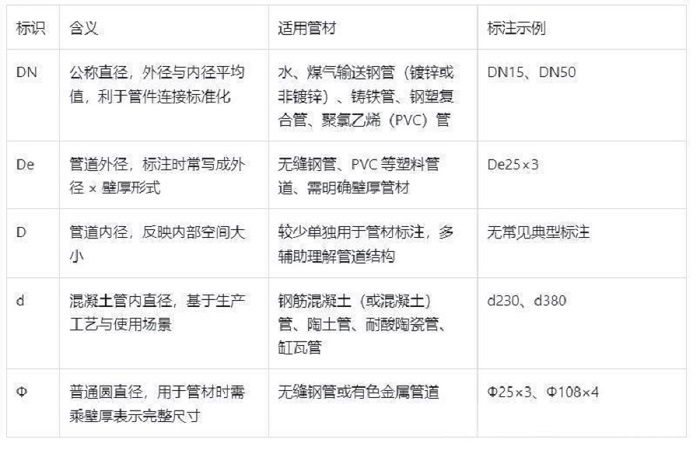

三、对比记忆图表
为了让大家更直观清晰地记住这些管径标识，下面给大家整理了一个对比表格：
四、应用场景实例
（一）建筑给排水
在建筑给排水系统里，管径的选择和标识运用贯穿全程。室内给水管，像 PPR 管，通常用 De 标注，设计时根据用水器具数量、用水定额等算出设计秒流量，进而选定合适的 De 值管道，如普通住宅卫生间，考虑马桶、洗手盆、淋浴喷头等用水器具，可能选用 De20 或 De25 的 PPR 管作为支管，确保水量、水压满足日常使用。施工安装时，工人得依据 De 值精准切割、热熔连接，误差过大易造成漏水或水流不畅。而室内排水管，如 PVC-U 管，多用 DN 表示，依据排水当量、充满度等确定管径，卫生间排水立管常见 DN100 或 DN150，水平支管 DN50 或 DN75 等，安装时要注意管道坡度，确保污水、废水能靠重力顺利排出，且管件与管材管径匹配，防止堵塞。
（二）工业管道
工业管道更为复杂，以化工工程为例，输送腐蚀性流体的管道，材质多为不锈钢或塑料衬里钢管，若为塑料衬里钢管，涉及内衬层与外层钢管的协同考量，管径标识类似 De（外径 × 壁厚），设计时要结合流体流量、流速、腐蚀性强度精确计算管径，保证流体稳定输送且不腐蚀管道。在暖通工程里，供热管道常用无缝钢管，管径用 Φ（外径 × 壁厚）标注，根据热负荷、供回水温度差算出流量，选定如 Φ133×4.5、Φ159×6 等合适管径，安装中要考虑热膨胀补偿，设置伸缩节，确保管道在热胀冷缩时安全运行，一旦管径选错，供热效果大打折扣，还可能引发管道破裂泄漏，危及生产安全与人员健康。
五、易错点与注意事项
在实际应用中，管径标识的混淆时有发生。比如在采购环节，若没分清 DN 和 De，买错管材，会导致退货换货延误工期，增加成本。施工时，把 PPR 管的 De 当成 DN，管径不匹配，热熔连接困难，极易造成漏水隐患。不同材质管道连接时也要注意，像镀锌钢管与铜管连接，若直接焊接，因材质不同，在潮湿环境易形成原电池反应，加速铜管腐蚀，所以得用法兰连接，中间加橡胶垫片等绝缘材料，连螺栓都要用垫片隔开，防止接触导电，确保管道系统长期稳定运行。
