一文说清DCS组态

DCS是工业自动化的重要组成部分，其组态过程是将生产现场的控制需求转化为系统内的逻辑配置。本文将以技术视角分析DCS组态的核心步骤，同时尽量做到通俗易懂，便于实际应用。

DCS组态的核心目标

DCS组态的核心是实现控制逻辑、监控流程以及硬件映射搭建。最终目标是搭建出符合现场生产需求的自动化系统，使得各种设备协同工作，完成生产任务。

在技术上，这包括：

采集现场数据 ：配置各种输入信号（温度、压力、液位等）。

控制执行动作 ：定义阀门开关、设备启动等输出逻辑。

可视化操作界面 ：为用户提供直观的监控和控制工具。

DCS系统组态的关键步骤

分析工艺需求

首先，从生产工艺图（如PFD或PID图）入手，明确系统控制需求。常见需要关注的项目包括：

需要采集的信号 （如温度、压力）。

被控设备 （如泵、阀门）。

联锁保护逻辑 （例如超温后禁止启动某设备）。

技术点：确定输入输出点数（I/O量），为硬件模块的I/O通道分配奠定基础。

定义硬件I/O点

根据刚才的需求分析，将I/O信号映射到DCS控制模块，确保现场设备与控制系统硬件正确连接。例如：

AI输入点 ：温度传感器、压力变送器。

DI输入点 ：开关状态（如阀开/关的信号）。

AO/DO输出点 ：控制指令（如阀门开度、启动信号）。

技术点：输入输出点需要严格按照硬件接口定义，避免因接线或点位配置错误导致采样失败或动作偏差。

逻辑编写与组态设计

控制逻辑编写是组态的核心工作，其开发环境通常由DCS厂商提供（如西门子、霍尼韦尔等软件）。逻辑的编写方法一般有以下两种：

使用 功能块图（FBD） ，以模块化控制逻辑快速搭建系统。

使用 梯形图（LD） ，适合传统电气控制背景的工程师。

技术实现案例：

PID控制 ：通过DCS的PID功能模块实现温度、流量等闭环控制。 例如，在锅炉控制中，将蒸汽流量设定值（SP）和反馈值（PV）输入PID模块，输出信号控制阀门开度，实现锅炉温度的动态调节。

联锁控制 ：比如压力超限自动关闭泵，同时发出报警。联锁逻辑可以通过条件语句直接组态实现。

技术点：逻辑编写要符合工艺优先级，特别在联锁设计中，建议测试避免内部冲突。

监控画面组态

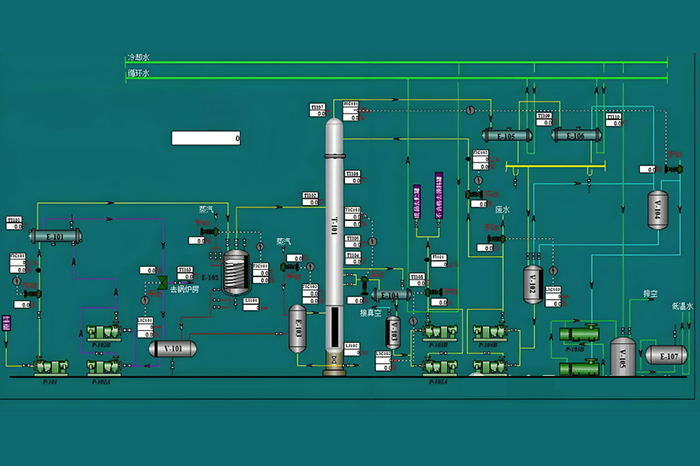

通过HMI组态，搭建直观的生产监控界面，主要包括：

1.动态数据显示 ：实时展示工艺参数（如温度、压力曲线等）。

2.报警信息 ：故障时以图标、声音或颜色提醒操作者。

3.手动控制功能 ：如启动/停止按钮、设备模式切换等。

技术细节参考：

将重要数据（SP、PV）绑定到特定点位。

画面设计需简洁明了，避免因过多动画影响实际操作效率。

系统测试与优化

测试分为两部分：

离线测试 ：在系统中模拟运行逻辑，验证逻辑是否符合工艺要求。

在线联调 ：将DCS连接到现场设备，测试信号的准确性及逻辑间配合。

特别在多个控制回路协同运行时，需要检测运行效率，并根据测试结果优化PID参数或调整联锁逻辑，以确保系统稳定性。

技术难点与解决方案

1.信号延迟问题

现场采集的数据通过PLC或远程站传递到DCS时可能出现时延，导致控制滞后。

解决方案：在组态中对关键控制回路设置死区滤波器，并优化采样周期。

2.I/O分配冲突

如果多个模块绑定同一I/O点，容易出现信号失效。

解决方案：在点表设计时全面梳理需求，严谨规划硬件资源。

3.现场设备兼容性

不同品牌的设备通信协议不同，DCS可能无法直接识别信号。

解决方案：通过协议网关（如MODBUS转PROFIBUS）实现兼容，同时在组态中配置对应的协议参数。

DCS组态本质上是一项工艺、逻辑和硬件结合的技术工程。熟悉组态流程、深入理解控制逻辑、掌握HMI设计技巧，是做好DCS系统的关键。此外，在实际应用中不断练习和优化设计，可以帮助工程师将工业自动化系统的性能发挥到极致。
