板式换热器选型计算及公式
(1)求热负荷Q

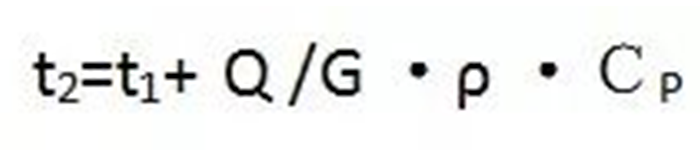

(2)求冷热流体进出口温度
(3)冷热流体流量
(4)求平均温度差Δtm
(5)选择板型
若所有的板型选择完，则进行结果分析。

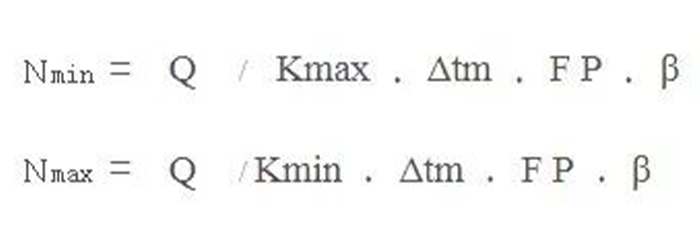

(6)由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax
(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ）
(8)取N的流程组合形式，若组合形式取完则做（7）。
(9)求Re，Nu
(10)求a，K传热面积Ｆ
(11)由传热面积Ｆ求所需板片数ＮＮ
(12)若N＜NN，做（８）。
(13)求压降Δp
(14) 若Δp＞Δ允，做（８）；
若Δp≤Δ允，记录结果，做（８）。
注:
1．（1）、（2）、（3）根据已知条件的情况进行计算。
2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/2
- 修正系数β一般0.7～0.9。
压降修正系数ф，单流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。a1、a2、a3、a4、a5为常系数。

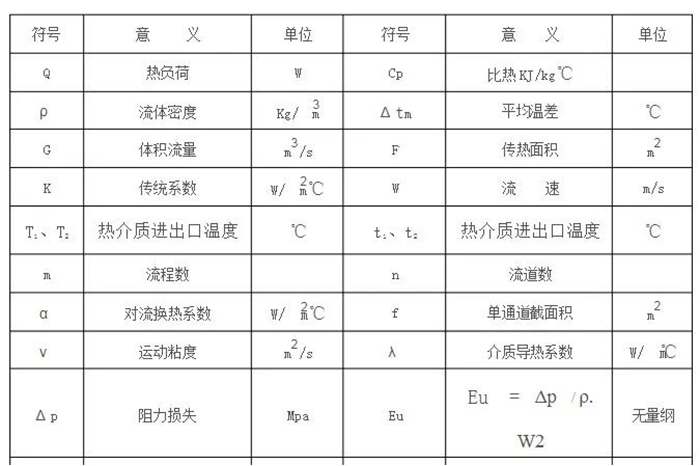

选型计算各公式符号意义及单位
