《消防给水及消火栓系统技术规范》为GB 50974-2014第12.3.19条第6款：“消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施”。
《自动喷水灭火系统施工及验收规范》GB50261-2017第5.1.16条：“管道穿过建筑物的变形缝时，应采取抗变形措施”。

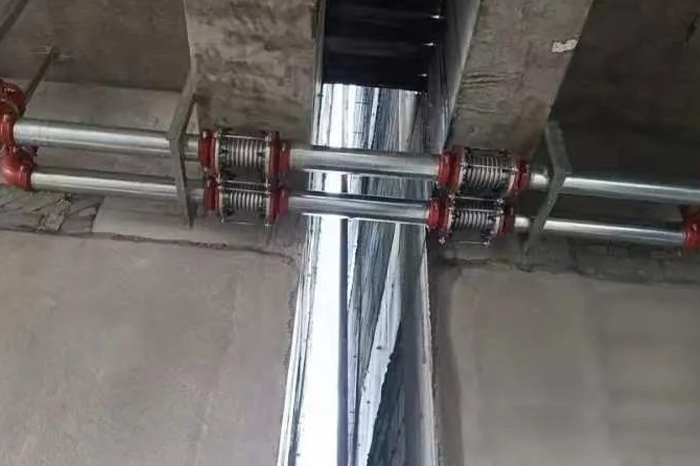

小编注：图示波纹管有什么问题？
上述规范条文要求采用的波纹管是金属波纹管；补偿器可选用机械补偿器或自然补偿器。

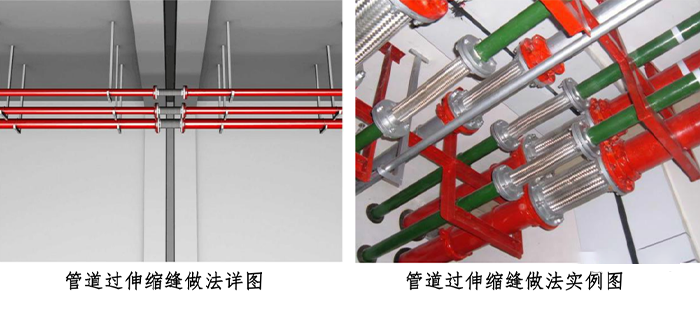

采用如图所示的波纹伸缩器器是否正确呢？
一、金属波纹管
采用金属波纹管时，一般选用用波纹金属软管。
《通风空调工程施工规范》GB 50738-2011第11.1.4条：管道穿越结构变形缝处应设置金属柔性短管，金属柔性短管长度宜为150mm～300mm，并应满足结构变形的要求。
该规范所要求的金属柔性短管，就是波纹金属软管。
波纹金属软管由波纹管、网套、接头组成。
波纹管波纹分为环形波纹和螺旋波纹。
选用金属软管时，应明确耐压强度、管径大小、补偿量等因素确定波纹金属软管长度。
二、补偿器
补偿器有机械补偿器和自然补偿器。
穿过建筑缝隙的补偿器，采用机械补偿时，应以横向补偿为主，补偿因上下垂直位移带来的管道变形。
在选用补偿器时，应明确该补偿器的类型，是否符合横向补偿的需要。
三、波纹管及补偿器选型
在选用波纹管及补偿器时，应考虑每一个波纹管可以承受的位移大小。
需要根据波纹管及补偿器的轴向及横向允许补偿量确定波纹数量，以及波纹管和补偿器的长度。
波纹补偿器的技术参数包括通径、长度、波数、压力等级、波纹管有效面积、最大外径尺寸、法兰和接管尺寸等。
管道过变形缝补偿装置
1 施工工序
导向支架安装→金属软管安装→防护
2 工艺控制要点
安装好软管后，及时采用塑料薄膜缠绕紧密，做好成品保护，防止在伸缩缝处漏水及掉杂物污染软管及管道。在补偿装置的一侧设固定支架或导向支架，另一侧设吊架距伸缩节的距离为500mm。
3 质量要求
支架固定牢固，安装顺直，螺母朝向软管侧。
通风管道过变形缝补偿装置
1 施工工序
支架安装→软管安装→防护
2 工艺控制要点
1）软管两侧吊架牢固。安装好补偿装置后，及时成品保护，防止在伸缩缝处漏水及掉杂物污染风管，清理不彻底将影响观感。防火阀吊杆根据设计设置数量。
2）距伸缩缝500mm设支吊架，有保温的风管，采用带保温的成品软接。
3 质量要求
支架固定牢固，安装顺直，法兰固定螺栓的螺母朝向软管侧。
桥架过变形缝补偿装置
1 施工工序
支架定位→成品补偿器安装→接地跨接→防护
2 工艺控制要点

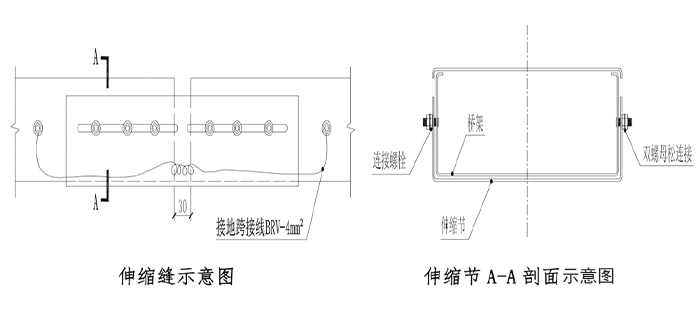

桥架伸缩间隙20~30mm，安装好补偿装置后，及时成品保护，防止在伸缩缝处漏水及掉杂物污染桥架。跨接接地导通可靠。
桥架穿越伸缩缝安装图
3 质量要求
伸缩装置采用同一厂家制品，接地可靠，支架设置合理，固定牢固。
电气导管过变形缝补偿装置
1 施工工序
支架定位→安装接线盒→连接柔性导管→接地跨接→防护
2 工艺控制要点
1）采用防水型可挠金属电线管跨越两侧接线箱盒并留有适当余量；
2）穿过变形缝处有补偿装置，补偿装置能活动自如；
3）管路作整体接地连接，穿过建筑物变形缝时，有接地补偿装置，采用跨接方法连接。热浸锌导管或可挠金属电线保护管，用专用接地线卡连接；
4）补偿装置两侧的支吊架，在接线盒的300~500mm处设置；
5）接地跨接线采用BVR-4导线，导管及线盒均应接触良好。

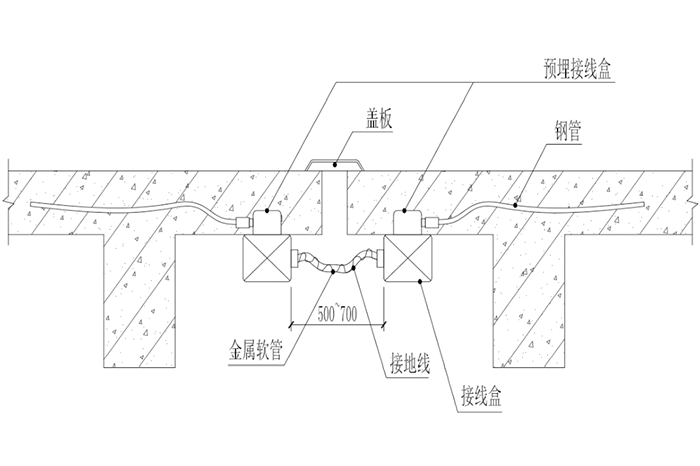

电气配管穿越伸缩缝处示意图
电气配管穿越伸缩缝处做法实例图
3 质量要求
金属软管与线盒连接的专用锁母固定牢固，非镀锌导管接地螺栓焊接牢固，镀锌导管卡子接触良好。
变形缝是为防止建筑物结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。机电管线在安装过程中，不可避免会出现必须穿越变形缝处，如不采取相应的补偿措施，就可能会因为建筑物的伸缩或沉降对管线产生破坏。
在机电安装中遇到管线穿越变形缝处
未采用补偿装置的通病屡见不鲜
比如下面这个工程实例

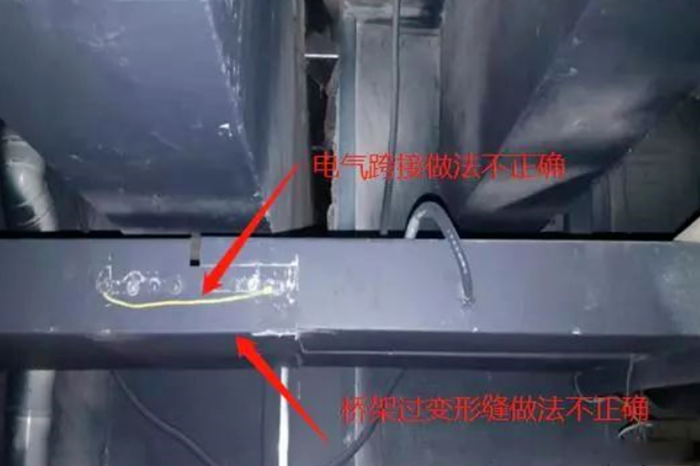

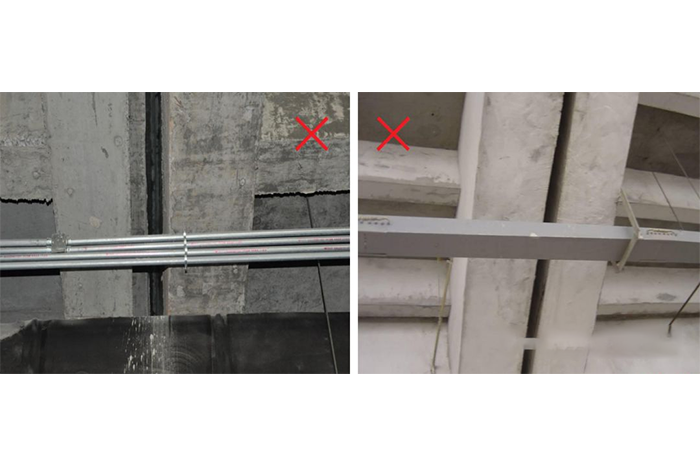

↑导管及桥架在穿越变形缝处均无补偿措施。
错误案例就不再过多展示
还是来看看正确实例是怎么做的
示例1
电气管线
↑

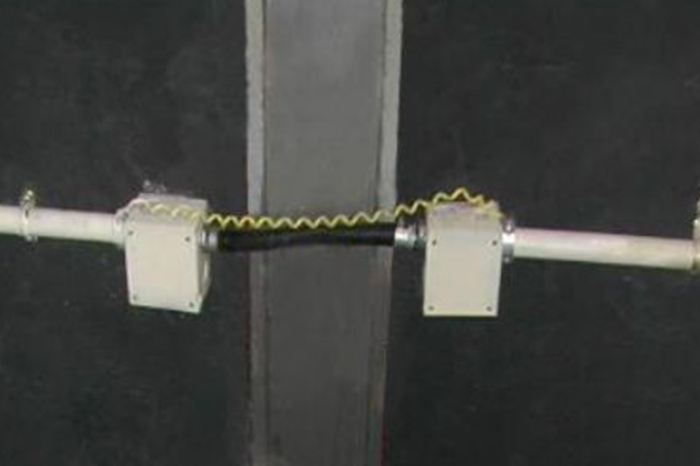

电线管穿越变形缝采用金属软管连接两线盒，并作跨接处理。
↑

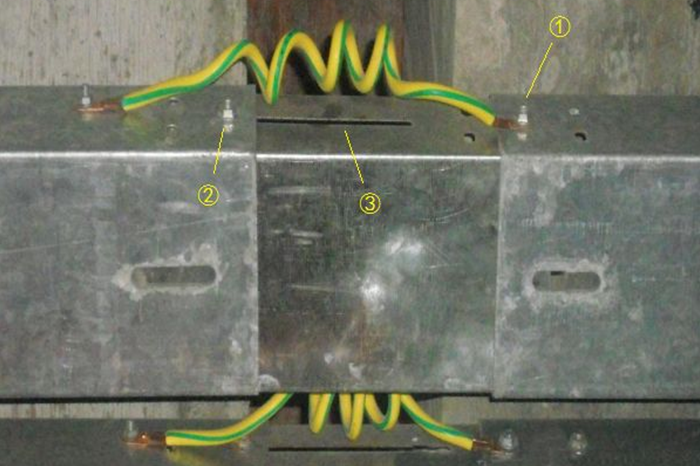

①②：连接板右段的螺栓紧密固定，左端的螺栓留有缝隙，便于伸缩，并对两侧线槽进行跨接。
③：带槽活动桥架连接板。
示例2
给水管道
↑

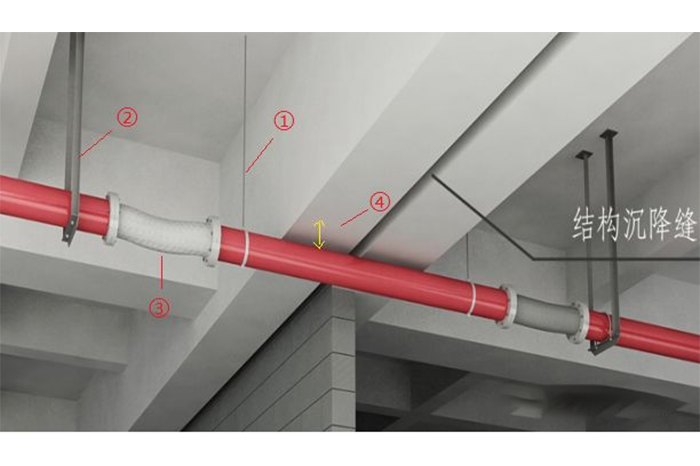

①②金属软接一端设置活动吊架，另外一端设置防晃吊架。
③给水管道穿越伸缩缝、沉降缝、变形缝时，应在墙体两侧采取柔性连接。柔性软接应为金属软接，不应为波纹补偿器。
④在管道或保温层外皮上、下部留有不小于150mm的净空。
示例3
通风管道
↑

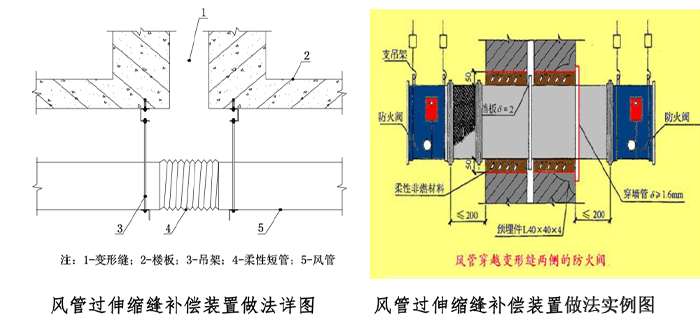

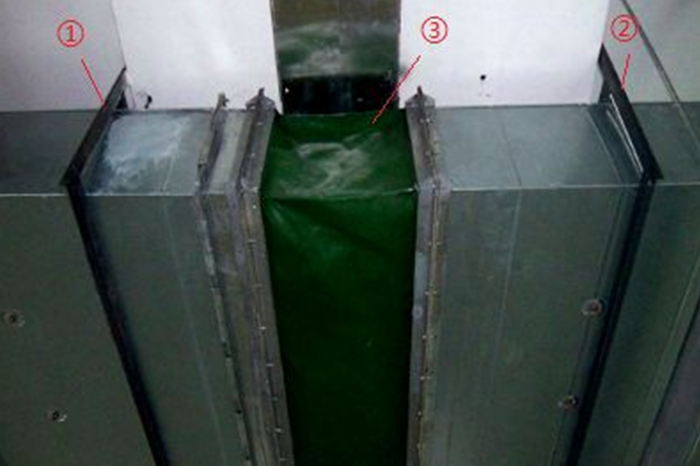

①②：风管穿越变形缝一端（左）设置活动吊架，另外一端（右）设置风管固定吊架。
③：风管穿越结构变形缝处应设置三防帆布柔性短管（消防风管采用防火帆布），其长度每边长出变形缝宽度100mm。负压风管要采用金属软接。
↑

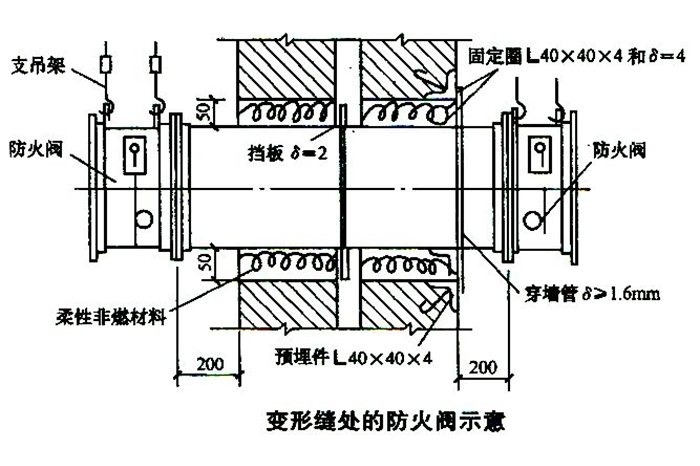

穿越防火分隔处的变形缝两侧的通风、空气调节系统的风管上应设置防火阀。
桥架直线段伸缩节

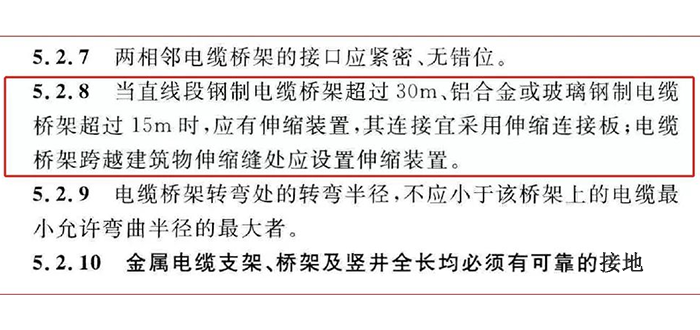

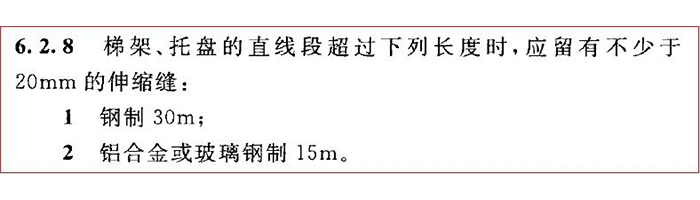

1、《电力工程电缆设计标准》GB 50217-2018第6.2.8章节：“梯架、托盘的直线段超过下列长度时，应留有不少于20mm的伸缩缝：1、钢制30m；2、铝合金或玻璃钢制15m。”
GB 50217-2018第6.2.8
2、《电气装置安装工程电缆线路施工及验收标准》GB50168-2018第5.2.8章节：“伸缩装置宜采用伸缩连接板。”
GB50168-2018第5.2.8
电缆桥架每隔30/15m设置伸缩节
桥架过变形缝补偿措施
《建筑电气工程施工安装》18D802-36、37、38页：电缆桥架常规分为槽盒式、托盘式和梯架式，每种类型过变形缝的做法图集都有详细的示意图。

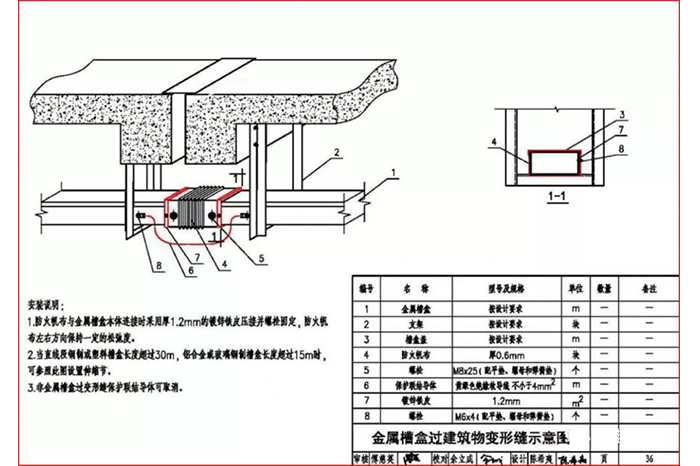

金属槽盒过变形缝

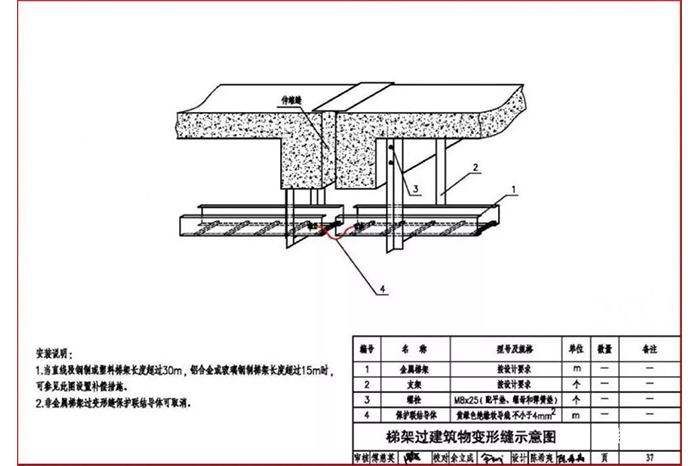

梯架过变形缝

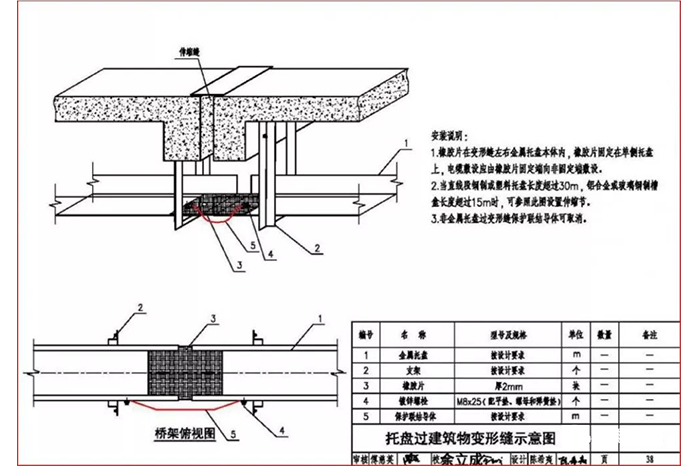

托盘过变形缝
总结

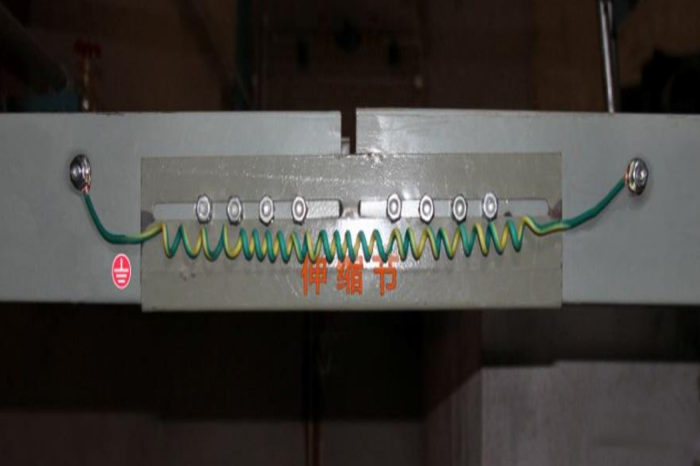

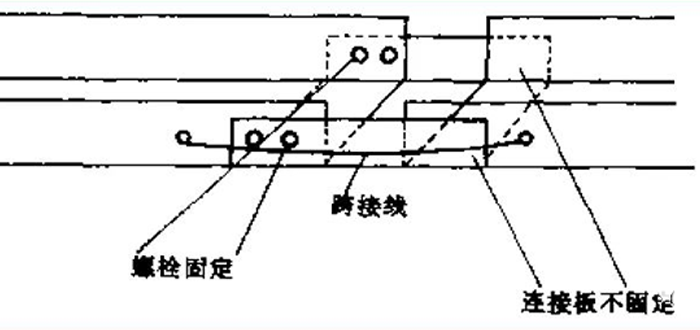

1）按照规范和图集要求，钢制桥架直线段超过30m，铝合金或玻璃钢制桥架直线段超过15m应设置伸缩节，采用伸缩连接板连接，只固定一端，另一端不固定只起导向作用，桥架留有不小于20mm的伸缩缝，并做好电气跨接。
2）电缆桥架过建筑变形缝做法应参照18D802图集：
槽盒：在变形缝处断开槽盒，断开处用0.6mm厚防火帆布与槽盒进行铁皮压接并用螺栓固定。
梯架：在变形缝处断开梯架，只需做好电气跨接。
托盘：在变形缝处断开托盘，断开处铺垫2mm厚橡胶片，只需固定一端。
