一、塔盘的功能与设计要求
- 功能
塔盘的主要功能是在塔内提供气液两相充分接触的场所，通过气液间的传质和传热过程，实现物质的分离。
塔盘需具备足够的刚度以保持水平，确保气液流动的均匀性和稳定性。
塔盘与塔壁之间应有良好的密封性，防止气、液短路现象的发生。
塔盘应便于制造、安装、维修，并且成本低廉，以满足工业生产的实际需求。
- 设计要求
刚度： 塔盘必须有足够的刚度，以保证在操作过程中不会发生变形，从而影响气液接触效果。
密封性： 塔盘与塔壁之间的密封性至关重要，任何泄漏都会导致气液短路，降低分离效率。
易于维护： 塔盘的设计应考虑便于清洗、检查和更换，以减少维护时间和成本。
经济性： 在满足性能要求的前提下，尽量降低成本，提高经济效益。
二、气体通道设计
气体通道是塔盘上供气体上升并分散到液层中的孔道，其设计直接影响气液接触的效果。常见的气体通道类型包括筛孔、浮阀和泡罩等。
- 筛板塔板：筛板塔板是最简单的气体通道设计之一，塔板上均匀开设许多小孔（通称筛孔），气体通过筛孔上升并分散到液层中。这种设计的优点是结构简单、制造容易，但缺点是对气液流量波动较为敏感，容易出现液体夹带现象。

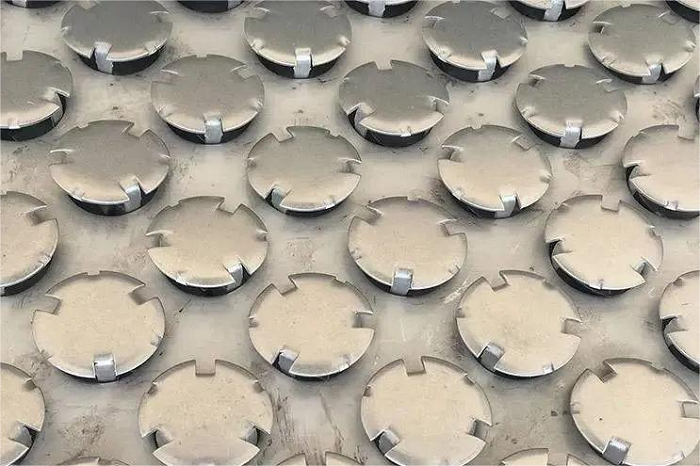

- 浮阀塔板：浮阀塔板在圆孔上安装可浮动的阀片，根据气体流量自动调节开度。浮阀的设计使得气体能够更加均匀地分布到液层中，减少了液体夹带的可能性。此外，浮阀塔板的操作弹性较大，适用于较宽的操作条件范围。

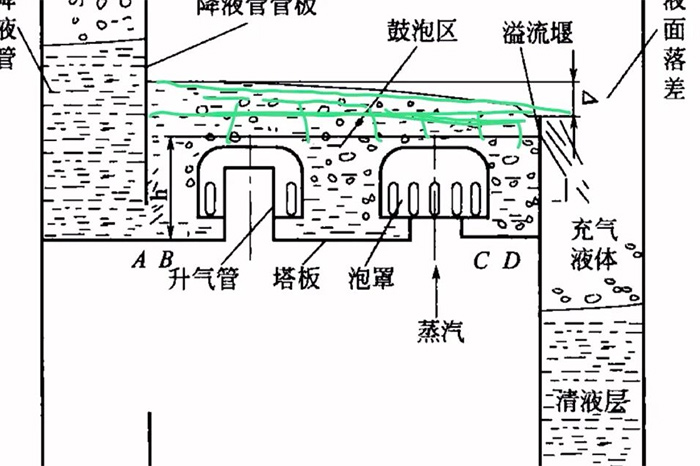

- 泡罩塔板：泡罩塔板的气体通道设计最为复杂，塔板上设有若干较大的圆孔，孔上接有升气管，升气管上覆盖着用于分散气体的泡罩。气体从泡罩边缘的齿缝流出，搅动液体，形成液体层上部的泡沫区。泡罩塔板虽然结构复杂，但在某些特定场合下具有较好的传质效果。

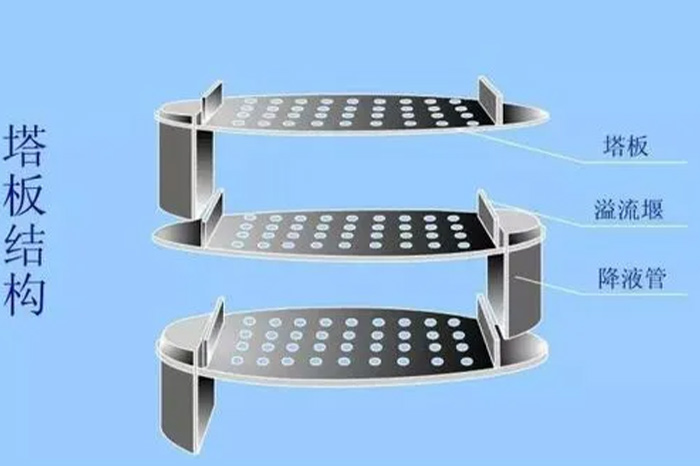

三、溢流装置设计
溢流装置是塔盘上的另一个重要组成部分，它负责将液体从一层塔板引导至下一层塔板。溢流装置的设计直接影响液体的流动特性和分布均匀性。
- 平直堰：平直堰适用于液体溢流量较大的情况。它的结构由68mm圆钢或小型角钢焊在塔盘上构成，出口堰采用角钢或钢板弯成角钢形式，与塔盘构成固定式或可拆式结构。平直堰的优点是结构简单，制造容易，但对液体流量变化较为敏感。
- 齿形堰：当液体流量较小，堰上液体高度小于6mm时，为了防止液体流动不均，通常采用齿形堰。齿形堰的设计可以有效改善液体的流动特性，确保液体均匀分布。
- 可调节堰：可调节堰可以根据实际操作条件灵活调整堰的高度，以适应不同的液体流量。这种设计提高了塔的操作灵活性，但制造和安装相对复杂。
四、塔盘的制造与安装设计
塔盘的制造与安装设计是保证塔盘性能的重要环节，常见的塔盘类型包括整块式和分块式两种。
- 整块式塔盘：整块式塔盘适用于直径较小的塔体（通常在800~900毫米以下）。这种设计的优点是结构简单，安装方便，但由于塔盘与塔壁之间存在间隙，需要使用填料进行密封。随着塔径的增大，整块式塔盘的刚度要求增加，导致制造和安装难度加大。
- 分块式塔盘：对于直径较大的塔体（超过800~900毫米），通常采用分块式塔盘。分块式塔盘将塔盘板分割成若干块，通过人孔送入塔内，并安装到焊在塔内壁的塔盘固定件上。这种设计不仅解决了大直径塔盘的刚度问题，还便于制造、安装和维护。
五、结论
塔盘作为板式塔的核心部件，其设计和结构对塔的操作性能有着至关重要的影响。通过合理选择气体通道和溢流装置，优化塔盘的制造与安装设计，可以有效提高塔的传质效率，降低维护成本，为企业创造更大的经济效益。
